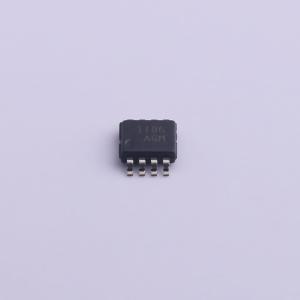

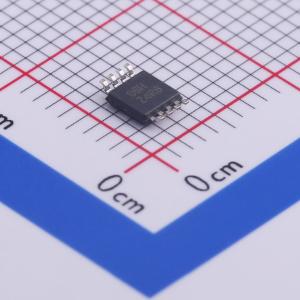

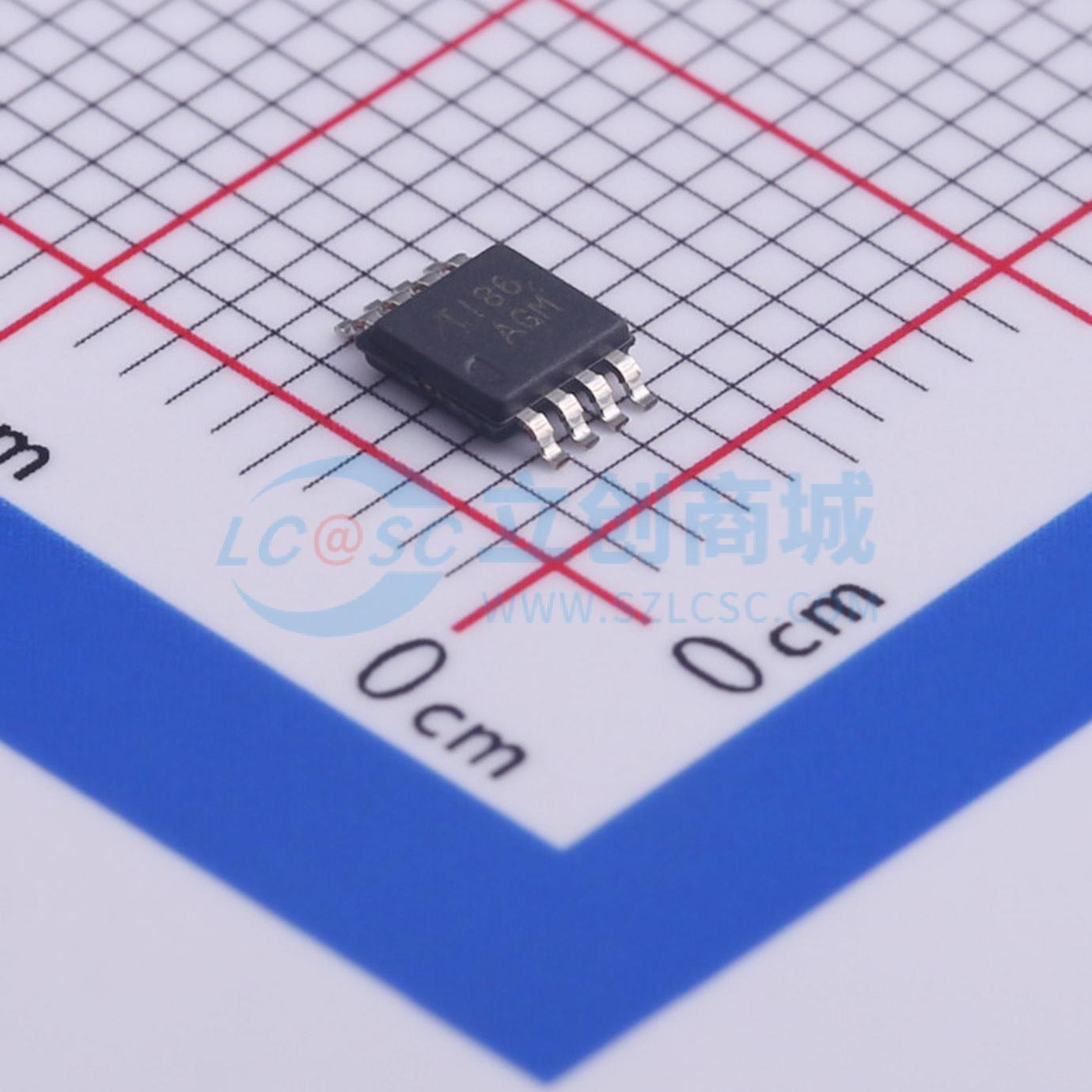

TPS77333DGKR
具有复位延迟功能的 250mA、10V、低压降稳压器
- 描述
- TPS773 带有监控器的 250mA 低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS77333DGKR
- 商品编号
- C469876
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 10V | |
| 输出电压 | 3.3V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 55dB@(1kHz) | |
| 压差 | 200mV@(250mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 92uA | |
| 噪声 | 55uVrms | |
| 特性 | 带使能；过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS773xx和TPS774xx分别是集成了上电复位和电源正常（PG）功能的低压差稳压器。这些器件能够提供250 mA的输出电流，压差为200 mV（TPS77333、TPS77433）。满载时静态电流为92 μA，器件禁用时降至1 μA。这些器件经过优化，可与多种输出电容配合使用并保持稳定，包括低ESR陶瓷电容（10 μF）或低电容（1 μF）钽电容。这些器件在不使用任何额外滤波电容的情况下，具有极低的噪声输出性能（55 μVrms）。TPS773xx和TPS774xx针对较大负载电流变化设计，具有快速瞬态响应。 TPS773xx或TPS774xx有1.5 V、1.6 V（仅TPS77316）、1.8 V、2.7 V、2.8 V、3.3 V和5.0 V固定电压版本，以及可调版本（可编程范围为1.5 V至5.5 V）。在规定的线路、负载和温度范围内，输出电压容差为2%。TPS773xx和TPS774xx系列采用8引脚MSOP（DGK）封装。 由于PMOS器件表现为低阻值电阻，因此压差非常低（对于3.3 V选项，输出电流为250 mA时，典型值为200 mV），且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，静态电流非常低，且与输出负载无关（在0 mA至250 mA的全输出电流范围内，典型值为92 μA）。这两项关键指标显著延长了电池供电系统的使用寿命。 当EN引脚连接到低电平输入电压时，器件启用。该LDO系列还具有睡眠模式；向EN（使能）引脚施加TTL高电平信号可关闭稳压器，在TJ = 25°C时将静态电流降至小于1 μA。 TPS773xx具有集成的上电复位功能，通常用作电源电压监控器（SVS）或复位输出电压。TPS773xx的RESET输出在电源上电以及出现欠压情况时，会在DSP、微型计算机或微处理器系统中触发复位。TPS773xx内部的比较器会监控稳压器的输出电压，以检测稳压输出电压是否出现欠压情况。当OUT达到其稳压电压的95%时，RESET将在220 ms延迟后进入高阻抗状态。当OUT被拉至其稳压电压的95%以下（即过载情况）时，RESET将进入低阻抗状态。 对于TPS774xx，电源正常端子（PG）是一个高电平有效输出，可用于实现上电复位或低电量指示。TPS774xx内部的比较器会监控稳压器的输出电压，以检测稳压输出电压是否出现欠压情况。当OUT降至其稳压电压的82%以下时，PG将进入低阻抗状态。当OUT高于其稳压电压的82%时，PG将进入高阻抗状态。
商品特性
- 提供1.5 V、1.6 V（仅TPS77316）、1.8 V、2.7 V、2.8 V、3.3 V、5.0 V固定输出和可调版本
- 在±50 mA时，压差典型值为200 mV（TPS77333、TPS77433）
- 超低静态电流，典型值为92 μA
- 8引脚MSOP（DGK）封装
- 无需外部滤波（旁路）电容，低噪声（55 μVrms）（TPS77318、TPS77418）
- 固定输出版本在规定条件下的容差为2%
- 快速瞬态响应
- 热关断保护
