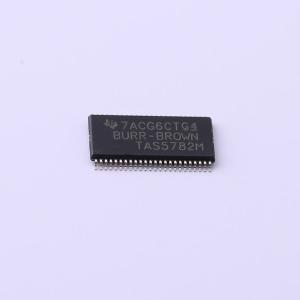

TAS5782MDCAR

30W立体声D类音频功率放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TAS5782M 具有处理功能的 20W 立体声、40W 单声道、4.5V 至 26.4V、数字输入 D 类智能音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5782MDCAR
商品编号: C469869

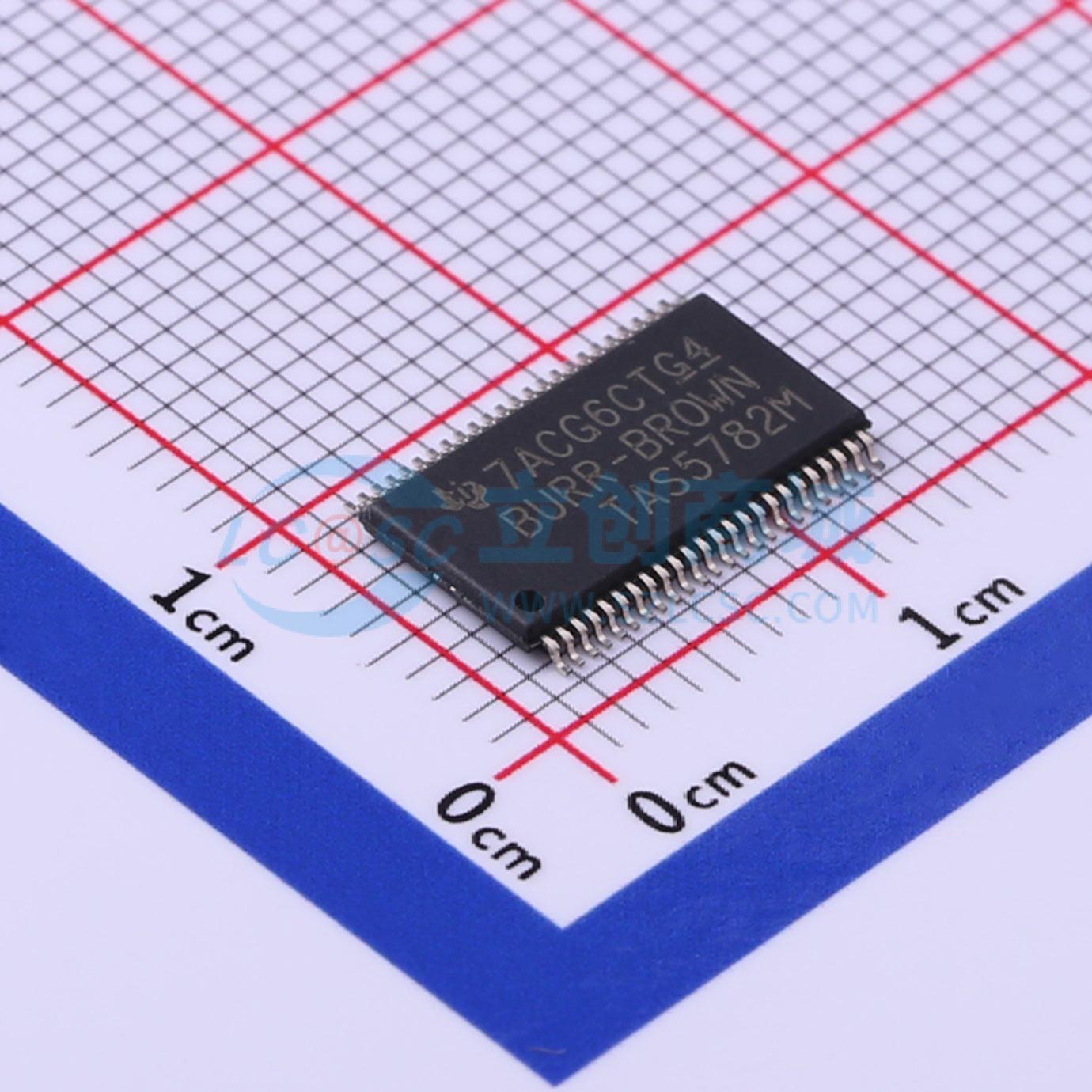

商品封装: HTSSOP-48-EP-6.1mm
包装方式: 编带
商品毛重: 0.32克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	8Wx1@8Ω；33Wx1@8Ω；13Wx1@8Ω；20Wx1@8Ω
	总谐波失真+噪声(THD+N)	0.038%
	静态电流(Iq)	-
	信噪比	105dB

商品概述

TAS5782M是一款30W立体声D类放大器，采用96kHz处理架构，属于高性能立体声闭环D类放大器，集成96kHz架构的音频处理器，集成高性能数模转换器实现数模转换，仅需两个电源，分别为用于低压电路的DVDD和用于高压电路的PVDD，采用标准I2C通信软件控制端口实现控制，输出金属氧化物半导体场效应晶体管（MOSFET）的90mΩ导通电阻兼顾散热性能与器件成本，采用耐热增强型48引脚薄型小外形尺寸（TSSOP）封装，可在现代消费类电子器件的较高工作环境温度下稳定工作

商品特性

支持灵活的音频输入输出配置，支持I2S、TDM、LJ和RJ数字输入，支持BD放大器调制，支持三线制数字音频接口，无需MCLK
采用高性能闭环架构，可减少组件数量，缩小解决方案尺寸，测试条件为PVDD=12V，扬声器电阻=8Ω，SPK_GAIN=20dB
空闲声道噪声为62μVRMS (A-Wtd)，总谐波失真+噪声(THD+N)为0.2% (1W/1kHz)，信噪比(SNR)为100dB A-Wtd（以THD+N=1%为基准）
具备灵活的音频处理能力，内置15个BiQuad/SmartEQ，可提供适用于X-Over/EQ的2×5个BiQuad，支持三波段高级动态范围压缩(DRC)+自动增益限制(AGL)，支持动态均衡、SmartBass和声场定位技术(SFS)，处理器采样率为96kHz
支持通过I2C端口实现软件模式控制，配备两个地址选择引脚，最多可接入4个器件
具备完善的保护机制，集成时钟误差保护、直流保护、短路保护、过热和过流保护，兼具稳定性与可靠性

应用领域

液晶显示屏（LCD）电视、发光二极管（LED）电视和多用途监视器
条形音箱、扩展坞和PC音频设备
无线低音炮、蓝牙扬声器和有源扬声器

	属性	参数值
	电源纹波抑制比(PSRR)	60dB
	效率	-
	输入通道数	-
	功能特性	内置音频处理
	工作电压	4.5V~26.4V
	工作温度	-25℃~+85℃
