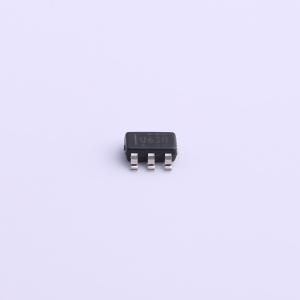

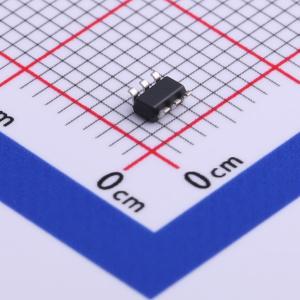

温馨提醒：图片仅供参考，商品以实物为准

UCC24630DBVR

具有超低待机电流的同步整流控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC24630 UCC24630 具有低待机功耗的同步整流控制器
品牌名称: TI(德州仪器)
商品型号: UCC24630DBVR
商品编号: C469871
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

UCC24630同步整流（SR）控制器是一款高性能控制器和驱动器，用于N沟道MOSFET功率器件的次级侧同步整流。控制器与MOSFET结合，可模拟出近乎理想的二极管整流器。该解决方案不仅能直接降低整流器的功耗，还能因效率提升的叠加效应降低初级侧的损耗。 UCC24630采用伏秒平衡控制方法，由于该器件不直接连接到MOSFET漏极，因此非常适合宽输出电压范围的反激式电源。同步整流驱动关断阈值不依赖于MOSFET的RDS(on)，从而可优化最大导通时间。此外，由器件和布局电感引起的次级电流振铃不会影响同步整流关断阈值。 UCC24630控制器提供可编程的误触发滤波器、频率检测器（可在低功率条件下自动切换到待机模式）和引脚故障保护功能。UCC24630兼容不连续导通模式（DCM）、临界导通模式（TM）和连续导通模式（CCM）。较宽的VDD工作范围、VPC电压和消隐时间的宽编程范围，使其可用于各种反激式转换器设计。

商品特性

为5 V至24 V反激式系统优化的次级侧同步整流控制器
工作频率高达200 kHz
伏秒平衡同步整流导通时间控制
最小化MOSFET器件和布局电感的影响
兼容连续导通模式（CCM）运行
兼容初级侧调节（PSR）和次级侧调节（SSR）控制
自动低功率检测和110 μA待机模式电流
3.6 V至28 V的宽VDD范围
带13 V钳位的轨到轨栅极驱动器
开路和短路引脚故障保护

应用领域

5 V至24 V输出的反激式和正激式转换器
带Type-C接口的USB-PD适配器和充电器
智能手机和平板电脑充电器
笔记本电脑和超极本适配器
服务器、台式机和家电应用中的高效辅助电源
工业和医疗开关电源（SMPS）

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式；正激式
	工作电压	3.75V~28V
	开关频率	200kHz
	模式支持	CRM；DCM；CCM

	属性	参数值
	静态电流(Iq)	110uA
	导通时间	350ns
	关断时间	2.5us
	关断延时	95ns
	工作温度	-40℃~+125℃
