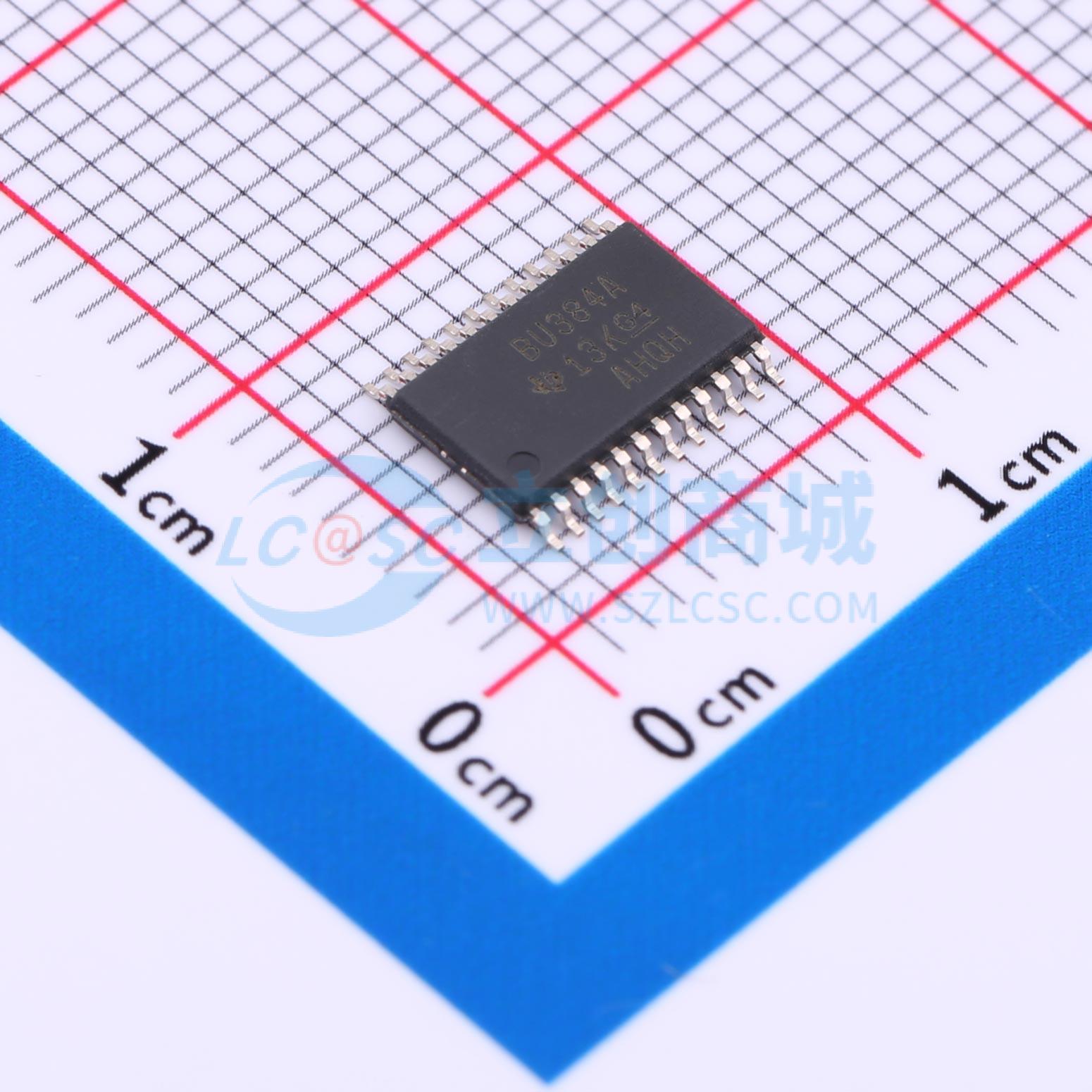

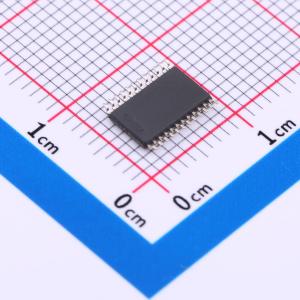

温馨提醒：图片仅供参考，商品以实物为准

SN74CB3Q3384APWR

高带宽数据路径（高达500 MHz）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74CB3Q3384A 10 位 2.5V/3.3V 低电压 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CB3Q3384APWR
商品编号: C469874
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

SN74CB3Q3384A 是一种高带宽 FET 总线开关，利用电荷泵提升传输晶体管的栅极电压，提供低且平坦的导通电阻 (ron)。低且平坦的导通电阻可以实现最小的传播延迟，并支持数据输入/输出 (I/O) 端口上的轨到轨切换。该器件还具有低数据 I/O 电容，以尽量减少数据总线上的电容性负载和信号失真。SN74CB3Q3384A 专门设计用于支持高带宽应用，提供了优化的接口解决方案，非常适合宽带通信、网络和数据密集型计算系统。

SN74CB3Q3384A 组织为两个 5 位总线开关，具有独立的输出使能 (1OE, 2OE) 输入。它可以作为两个 5 位总线开关或一个 10 位总线开关使用。当 OE 为低时，相关的 5 位总线开关处于导通状态，A 端口连接到 B 端口，允许端口之间的双向数据流。当 OE 为高时，相关的 5 位总线开关处于关断状态，A 和 B 端口之间存在高阻态。

该器件完全支持使用 IOFF 的部分电源关闭应用。IOFF 电路在电源关闭时防止损坏电流回流通过器件。器件在电源关闭时具有隔离功能。

为了确保在上电或掉电期间的高阻态，应通过一个上拉电阻将 OE 连接到 VCC；电阻的最小值由驱动器的电流吸收能力决定。

商品特性

高带宽数据路径（高达500 MHz）
5V 容忍的 I/O，无论设备是否通电
低且平坦的导通电阻（ron = 3 Ω 典型值）
数据 I/O 端口上的轨到轨切换
在3.3V Vcc下支持0至5V切换
在2.5V VCC下支持0至3.3V切换
双向数据流，传播延迟接近零
低输入/输出电容可最大限度地减少负载和信号失真（Cio(OFF) = 4 pF 典型值）
快速开关频率（fOE = 20 MHz 最大值）
数据和控制输入提供欠压箝位二极管
低功耗（Icc = 1 mA 典型值）
Vcc 工作范围从2.3 V 到3.6 V
数据 I/O 支持0至5V的信号电平（0.8 V, 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V, 5 V）
控制输入可以由TTL或5V/3.3V CMOS输出驱动
Ioff 支持部分断电模式操作
锁存性能超过每JESD 78，II类100 mA
ESD 性能测试符合 JESD 22
- 2000V 人体模型（A114-B，II类）
- 1000V 带电设备模型（C101）
支持数字和模拟应用：PCI 接口、差分信号接口、内存交错、总线隔离、低失真信号门控

应用领域

PCI 接口
差分信号接口
内存交错
总线隔离
低失真信号门控

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2.3V~3.6V
	输入数/输出数	10/10

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.15ns
	静态电流(Iq)	1mA
