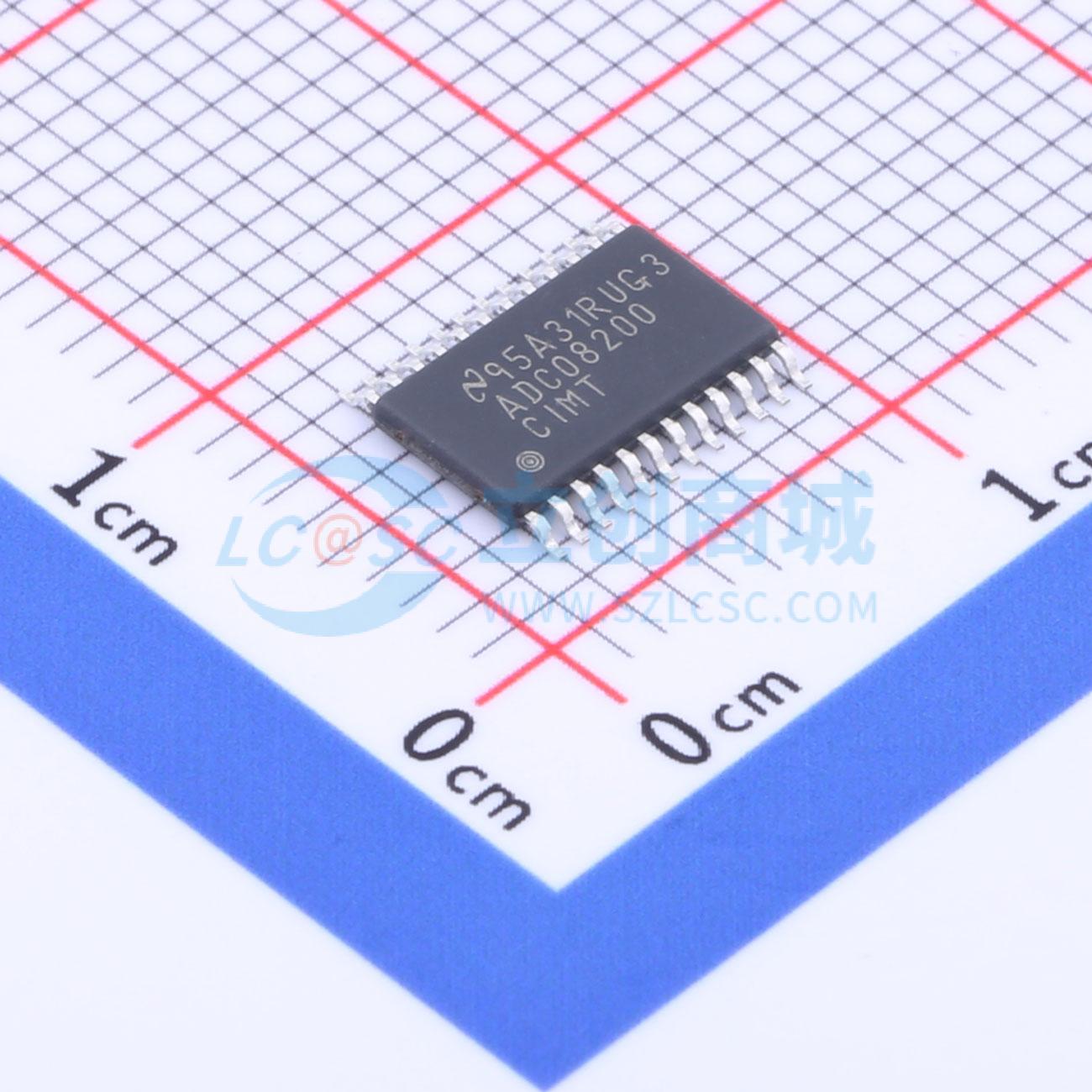

温馨提醒：图片仅供参考，商品以实物为准

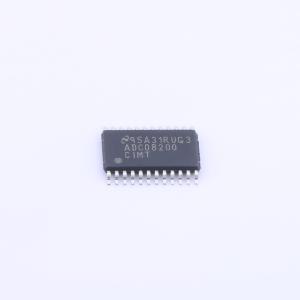

ADC08200CIMTX/NOPB

8位、20Msps至200Msps低功耗A/D转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC08200 具有内部采样保持功能的 8 位、200MSPS、低功耗模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: ADC08200CIMTX/NOPB
商品编号: C469875
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

ADC08200是一款低功耗、8位单片式模数转换器，片上集成跟踪保持电路。该产品针对低成本、低功耗、小尺寸和易用性进行了优化，转换速率最高可达230 Msps，每MHz时钟频率仅消耗1.05 mW功率，在200 Msps时功耗为210 mW。将PD引脚置高可使ADC08200进入掉电模式，此时功耗约为1 mW。独特的架构在输入频率为50 MHz时可实现7.3有效位。ADC08200抗闩锁，输出具备短路保护功能。ADC08200参考梯的上下端可供连接，可实现广泛的输入可能性。数字输出与TTL/CMOS兼容，设有独立的输出电源引脚，支持与3V或2.5V逻辑接口。数字输入（CLK和PD）与TTL/CMOS兼容。输出数据格式为自然二进制码。 ADC08200采用24引脚TSSOP封装，虽规定的工作温度范围为工业级的-40°C至+85°C，但在-40°C至+105°C温度范围内也能正常工作。

商品特性

单端输入
内部采样保持功能
低电压（单+3V）工作
小封装
掉电特性

应用领域

平板显示器
投影系统
机顶盒
电池供电仪器
通信
医学成像
天文学

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	200MHz
	通道数	-
	工作电压	2.7V~3.6V
	接口类型	-

	属性	参数值
	差分输入	否
	积分非线性	1.9LSB
	工作温度	-40℃~+105℃
	信噪比	46dB
	时钟频率(fc)	200MHz~230MHz；230MHz
	静态电流	300uA
