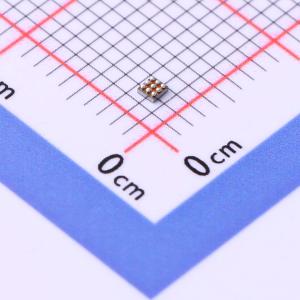

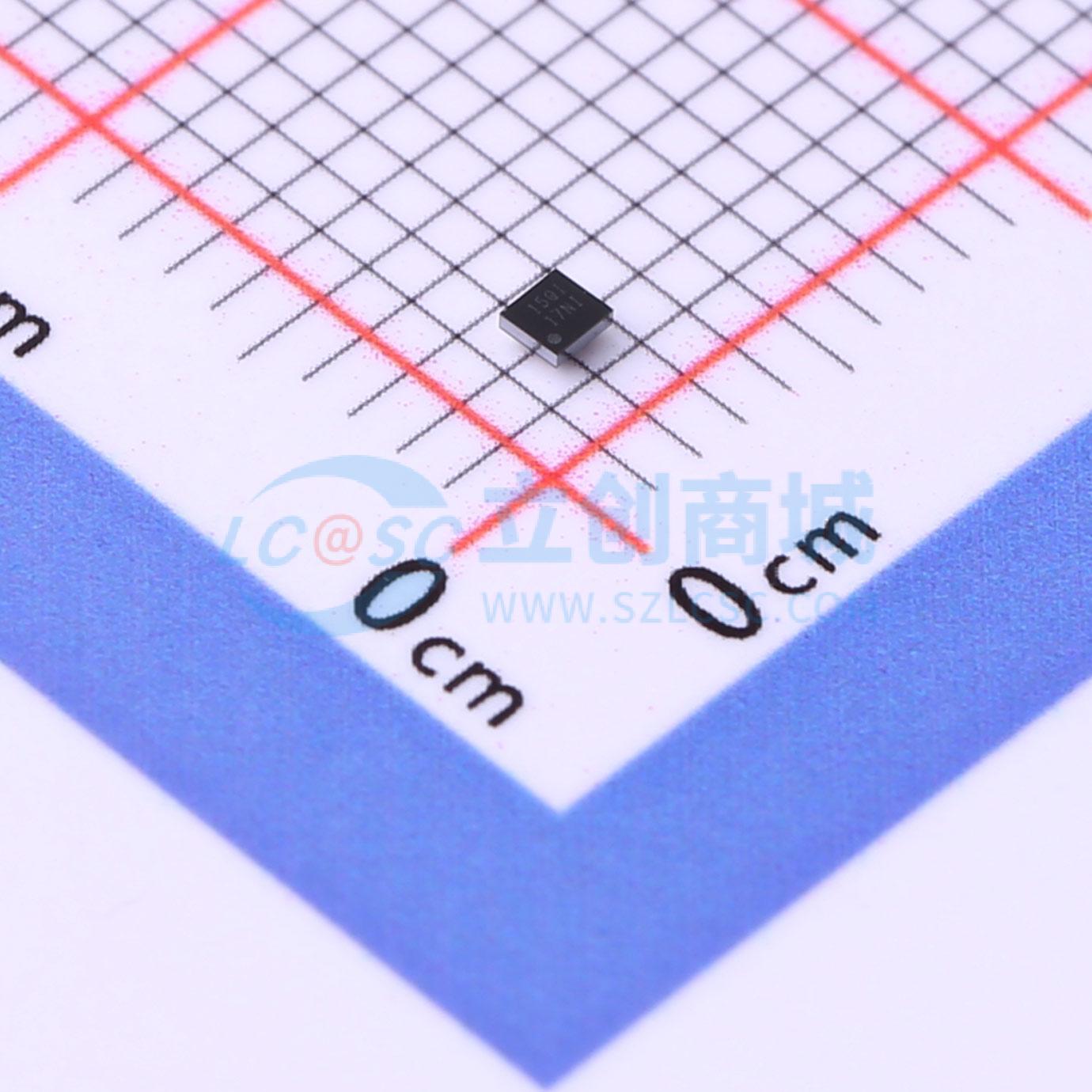

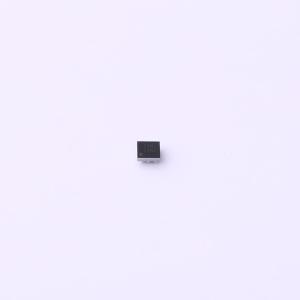

温馨提醒：图片仅供参考，商品以实物为准

TPS61253AYFFR

升压型 1.5A 2.65V~4.85V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61253A 是一款 3.8MHz 的 5V/4A 升压转换器,采用 1.2 mm x 1.3 mm WCSP 封装。支持 2.3 V 至 5.5 V 的宽输入电压范围,提供 4.5 V、4.7 V、5 V 和 5.2 V 的固定输出电压版本。内置两个 FET,分别具有 35 mΩ 和 60 mΩ 的导通电阻。最大输出电流为 1500mA,典型静态电流为 42 μA。支持自动 PFM、强制 PWM 和超声波模式,具有短路保护和热关断功能。
品牌名称: TI(德州仪器)
商品型号: TPS61253AYFFR
商品编号: C469866
商品封装: DSBGA-9
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS6125xA器件为电池供电的便携式应用提供电源解决方案。该器件输入电压范围为2.3 V至5.5 V，支持由宽电压范围的锂离子电池供电的应用。有4.5 V、4.7 V、5 V和5.2 V等不同固定输出电压版本可供选择。TPS6125xA支持在电池放电至低至3 V时提供高达1500 mA的负载电流。 TPS6125xA典型开关频率为3.8 MHz。TPS6125xA可灵活配置为自动PFM模式、强制PWM模式或超声模式。自动PFM模式在轻载时可实现高效率。强制PWM操作可使开关频率在整个负载范围内保持恒定。超声模式可使开关频率在任何负载条件下始终高于25 kHz，以避免产生声学噪声。 TPS6125xA内置600 μs软启动功能，可避免启动时的浪涌电流。当输出短路时，器件进入打嗝模式，并在短路解除后自动恢复。关机期间，负载与输入端完全断开，最大电流消耗为1.3 μA。 TPS6125xA采用9球1.2 mm x 1.3 mm WCSP封装，使用最少的外部元件，解决方案尺寸非常小。

商品特性

宽输入电压范围：2.3 V至5.5 V
固定输出电压：4.5 / 4.7 / 5.0 / 5.2 V
集成两个FET：35 mΩ LS-FET、60 mΩ HS-FET
在VOUT = 5 V且VIN ≥ 3 V时，IOUT连续输出电流 ≥ 1500 mA
输入静态电流42 μA
4 A开关谷值电流限制
3.8 MHz开关频率
可选自动PFM、强制PWM和超声模式
支持直通模式
输出电压精度 ±2%
600 μs软启动时间
打嗝模式短路保护
关机时负载断开
热关断
整体解决方案尺寸 < 25 mm²
使用WEBENCH电源设计工具基于TPS61253A进行定制设计

应用领域

智能手机
便携式扬声器
USB充电端口
NFC功率放大器电源
锂电池到5 V电源转换

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.65V~4.85V
	输出电压	5V
	输出电流	1.5A
	开关频率	3.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	42uA
	开关管(内置/外置)	内置
	输出类型	固定
