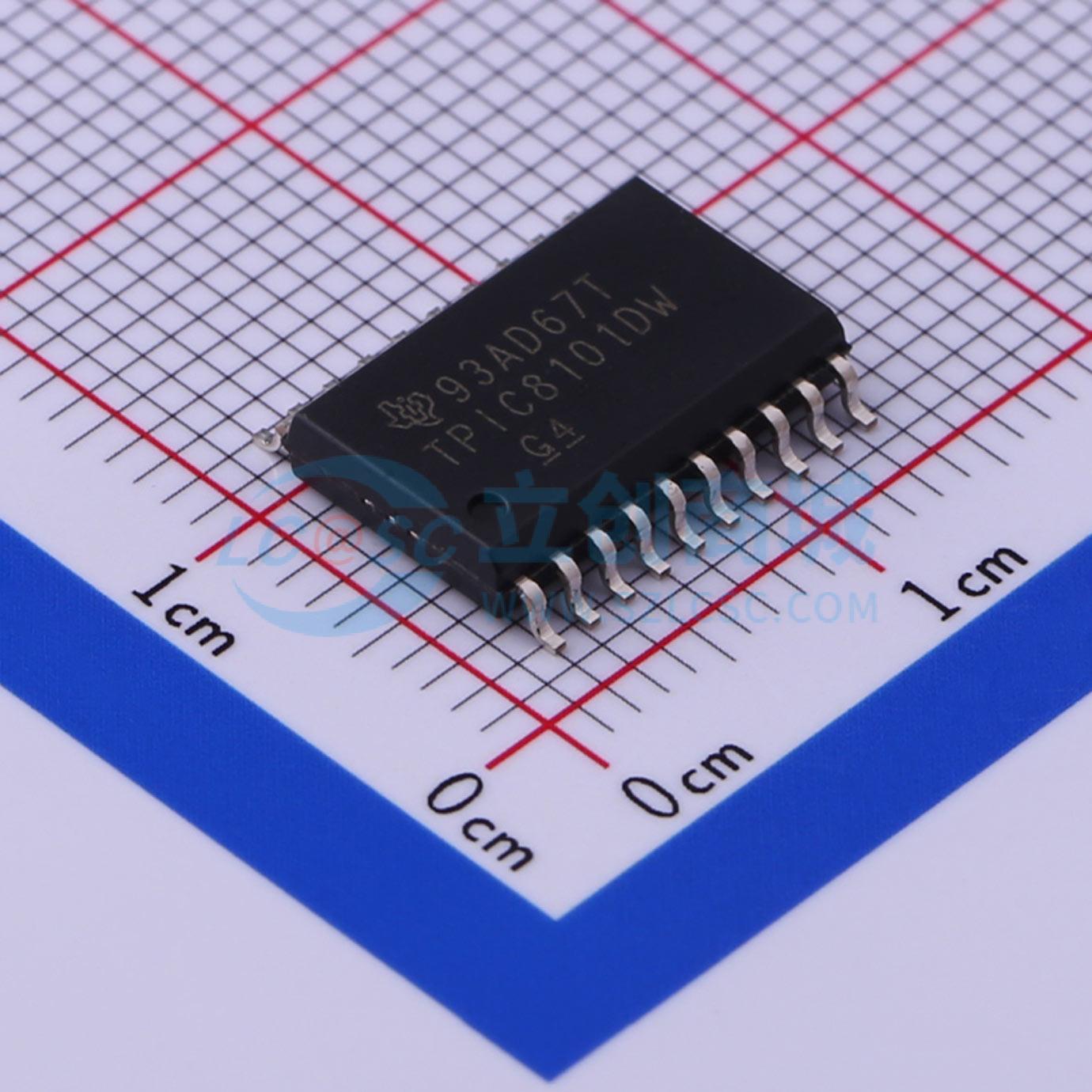

温馨提醒：图片仅供参考，商品以实物为准

TPIC8101DWR

爆震传感器接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPIC8101 振动和发动机爆震传感器接口
品牌名称: TI(德州仪器)
商品型号: TPIC8101DWR
商品编号: C469861
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

商品概述

TPIC8101是一款双通道信号处理IC，用于检测内燃机的爆震。两个传感器通道可通过SPI总线进行选择。爆震传感器通常向放大器输入提供电信号。所感测的信号通过可编程带通滤波器进行处理，以提取感兴趣的频率（发动机爆震或敲击信号）。带通滤波器可消除与燃烧相关的任何发动机背景噪声。与爆震噪声相比，发动机背景噪声的幅度通常较低。检测到的信号通过INT/HOLD信号进行全波整流和积分。积分级的数字输出可以转换为模拟信号，通过输出缓冲器输出，也可以由SPI直接读取。该模拟缓冲输出可以连接到A/D转换器，并由微处理器读取。数字输出可以直接连接到微处理器。来自A/D的数据使系统能够分析下一个火花点火正时周期的延迟时间量。通过微处理器闭环系统，提前和延迟火花正时可优化特定发动机的负载/转速条件（数据存储在RAM中）。

商品特性

符合汽车应用要求
双通道爆震传感器接口
可编程输入频率预分频器（OSCIN）
与微处理器的串行接口（SPI）
可编程增益
可编程带通滤波器中心频率
外部时钟频率高达24 MHz – 4、5、6、8、10、12、16、20和24 MHz
可编程积分器时间常数
工作温度范围为-40℃至125℃

应用领域

发动机爆震检测器信号处理
具有滤波特性的模拟信号处理

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	10
	通道数	2
	工作电压	-
	接口类型	SPI
	工作温度	-40℃~+125℃

	属性	参数值
	基准电压源	内置
	基准电压值	2.5V
	数据速率	5MHz
	采样率	200kHz
	静态电流	7500uA
	积分非线性	2.5LSB
