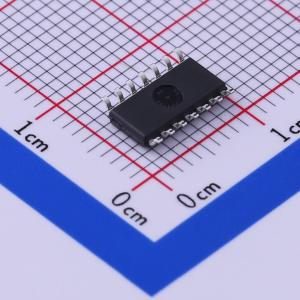

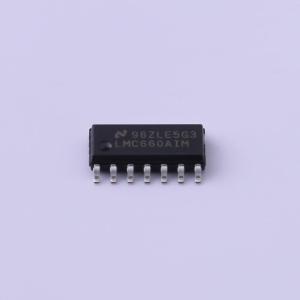

温馨提醒：图片仅供参考，商品以实物为准
LMC660AIMX/NOPB
LMC660 CMOS四通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMC660 四通道、15.5V、1.4MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMC660AIMX/NOPB
- 商品编号
- C469865
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 15.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1.4MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 1.3uV/℃ | |
| 压摆率(SR) | 1.1V/us | |
| 输入偏置电流(Ib) | 2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.001pA | |
| 噪声密度(eN) | 22nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.5mA | |
| 输出电流 | 22mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~15.5V |
商品概述
LMC660 CMOS四运放非常适合单电源供电工作。它的工作电压范围为+5V至+15.5V，除了输入共模范围包含地电位外，还具备轨到轨输出摆幅。过去困扰CMOS放大器的性能限制在这款设计中已不成问题。输入失调电压（VOS）、漂移、宽带噪声以及在实际负载（2 kΩ和600Ω）下的电压增益，均等同于或优于广泛认可的双极型同类产品。该芯片采用德州仪器（TI）先进的双多晶硅栅CMOS工艺制造。
商品特性
- 轨到轨输出摆幅
- 针对2 kΩ和600Ω负载进行了规格定义
- 高电压增益：126 dB
- 低输入失调电压：±3 mV
- 低失调电压漂移：1.3 μV/℃
- 超低输入偏置电流：2 fA
- 输入共模范围包含V−
- 工作电源范围为+5V至+15.5V
- 每运放静态电流（ISS） = 375 μA；与V+无关
- 低失真：10 kHz时为0.01%
- 压摆率：1.1 V/μs
应用领域
- 高阻抗缓冲器或前置放大器
- 精密电流 - 电压转换器
- 长期积分器
- 采样保持电路
- 峰值检测器
- 医疗仪器
- 工业控制
- 汽车传感器
