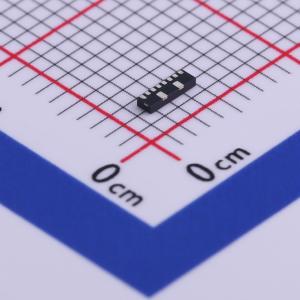

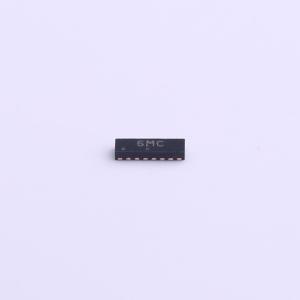

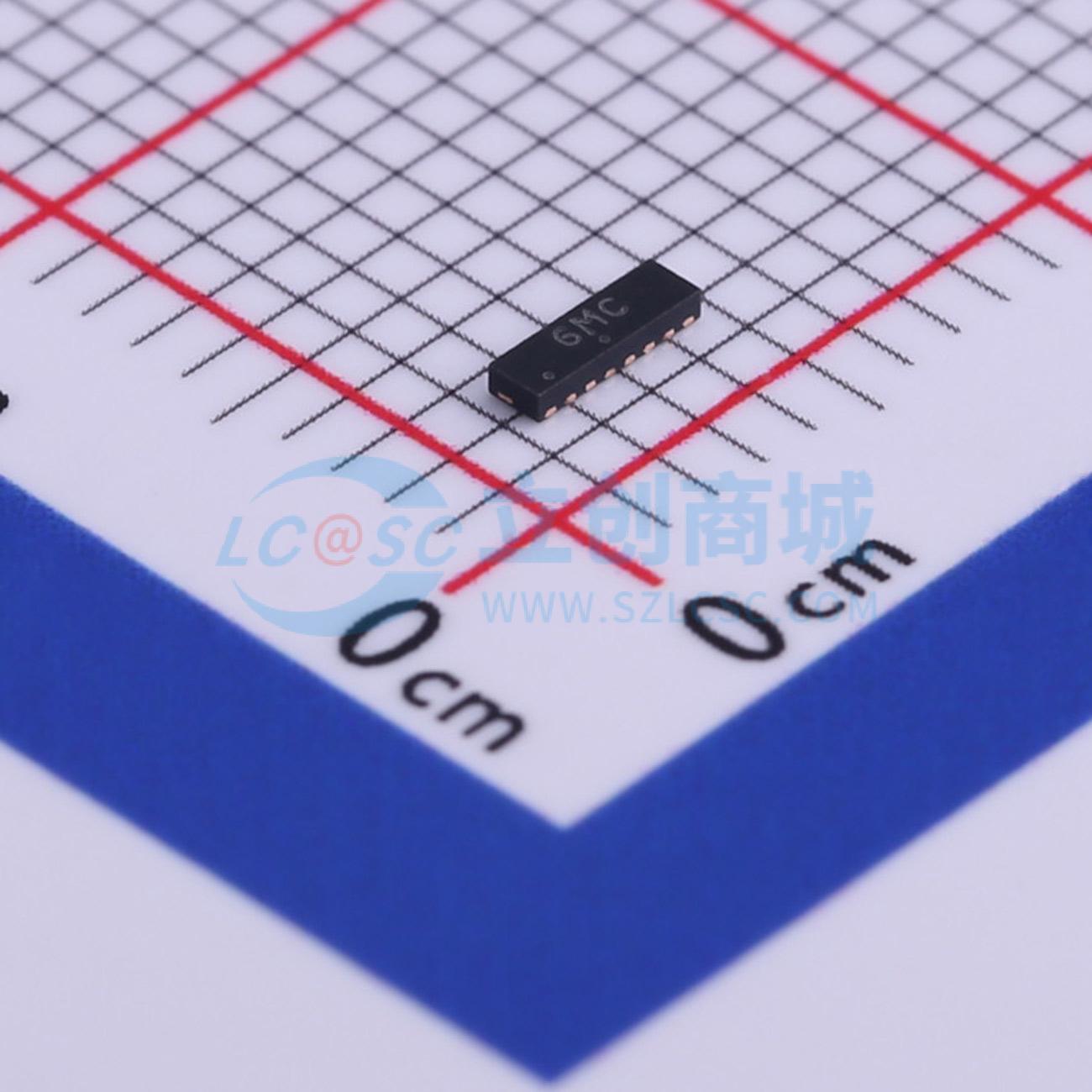

ESD7016MUTAG
ESD 5V截止 峰值浪涌电流：1A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD7016浪涌保护器专为保护USB3.0接口而设计，它将两对超高速数据线（D+、D-）和Vbus线集成到单一保护产品中。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。直插式封装便于PCB布局，并能匹配走线长度，这对于保持高速差分线之间的阻抗一致性至关重要。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7016MUTAG
- 商品编号
- C463227
- 商品封装
- UDFN-8(1x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 击穿电压 | 5.5V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | - | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.15pF |
商品概述
ESD7016浪涌保护器专为保护USB3.0接口而设计，它将两对超高速数据线（D+、D-）和Vbus线集成到单一保护产品中。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。直插式封装便于PCB布局，并能匹配走线长度，这对于保持高速差分线之间的阻抗一致性至关重要。
商品特性
- 低电容（典型值0.15 pF，I/O到地）
- 符合以下IEC标准保护：IEC 61000 - 4 - 2（4级）
- 低ESD钳位电压
- 适用于汽车及其他有特殊产地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这是一款无铅器件
应用领域
- USB 3.0
