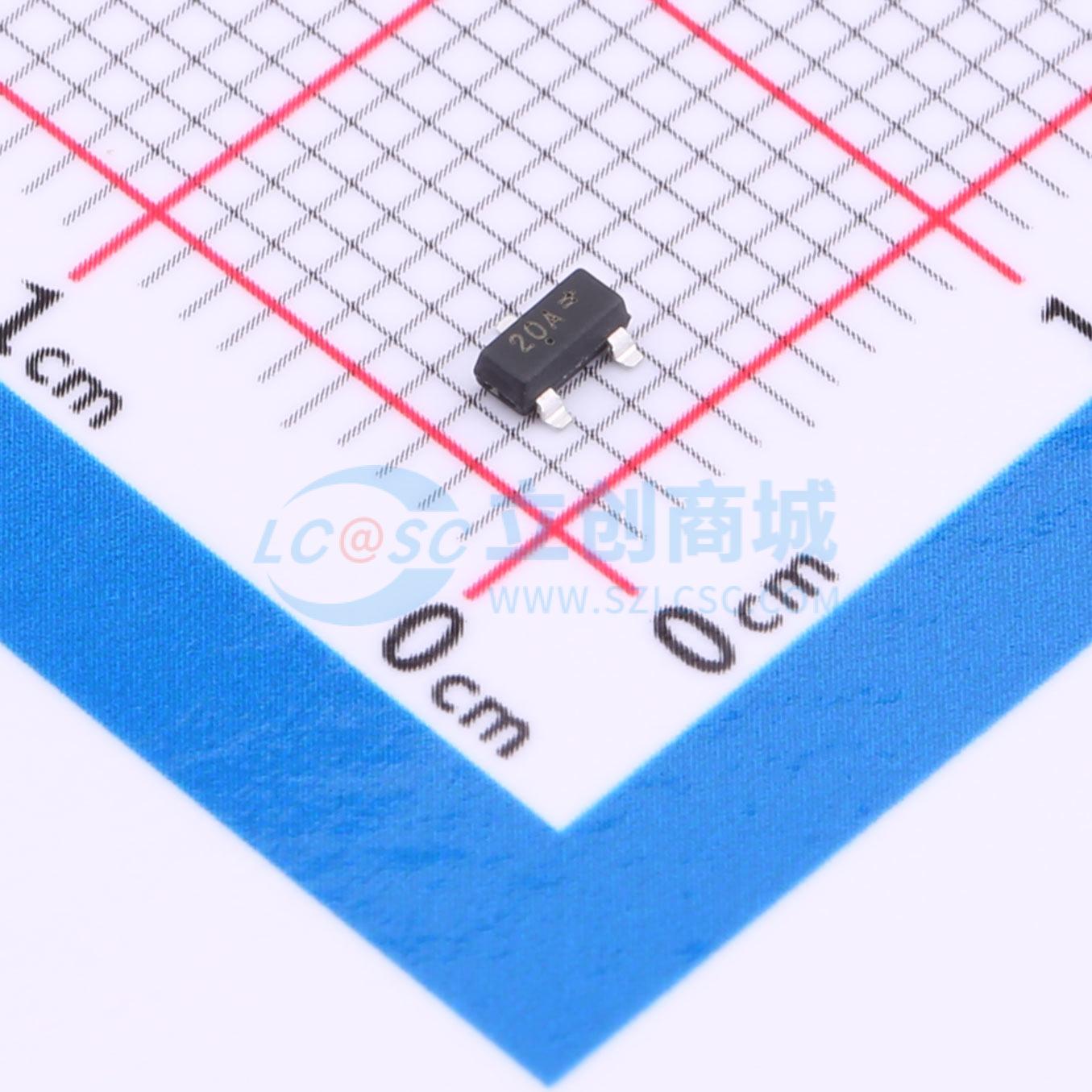

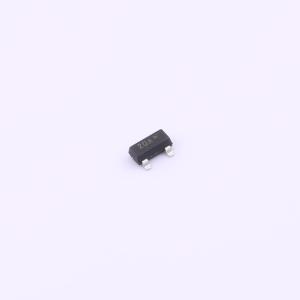

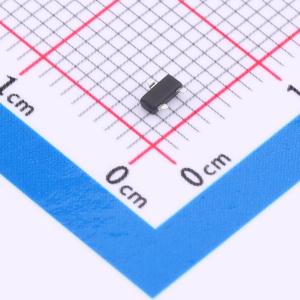

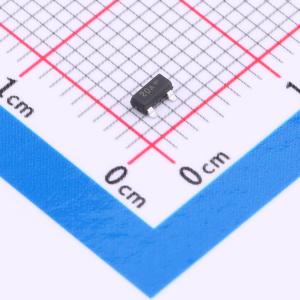

温馨提醒：图片仅供参考，商品以实物为准
SZMMBZ20VALT1G
单向ESD 17V截止 峰值浪涌电流：1.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些双片式硅齐纳二极管专为需要瞬态过电压保护能力的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用。其双结共阳极设计仅用一个封装就能保护两条独立线路。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZMMBZ20VALT1G
- 商品编号
- C463902
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 17V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 1.4A | |
| 峰值脉冲功率(Ppp) | 40W@1.0ms |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 19V | |
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
应用领域
- 计算机
- 打印机
- 办公设备
- 通信系统
- 医疗设备
- 需要瞬态过电压保护能力的其他应用
- 对电路板空间要求极高的应用
- 汽车及其他需要独特安装和控制变更需求的应用
