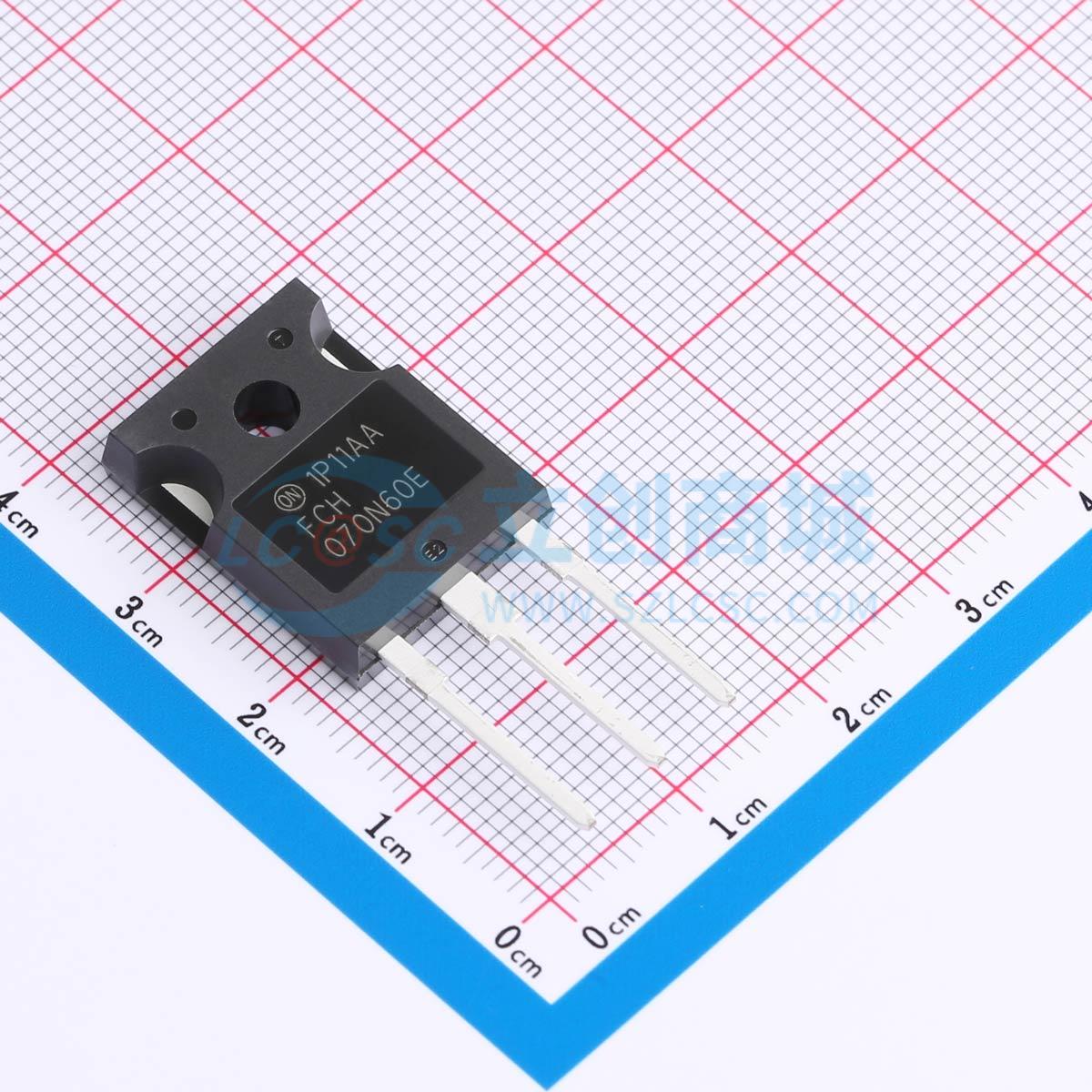

FCH070N60E实物图

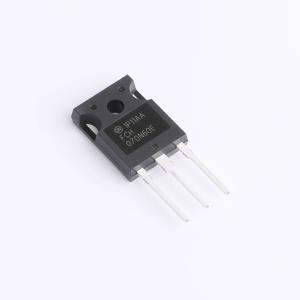

  • FCH070N60E商品缩略图

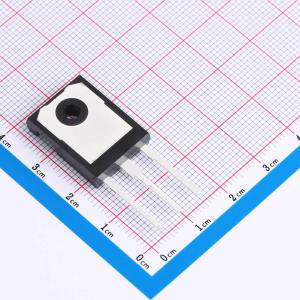

  • FCH070N60E商品缩略图
  • FCH070N60E商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FCH070N60E

1个N沟道 耐压:600V 电流:52A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SuperFET II MOSFET 是全新的高压超结 (SJ) MOSFET 系列,利用电荷平衡技术实现出色的低导通电阻,以及更低门极电荷方面的卓越性能。此技术专用于最大程度降低导电损耗,提供卓越的开关性能、dv/dt 速率和更高的雪崩能量。因此,SuperFET II MOSFET easy-drive 系列与 SuperFET II MOSFET 系列相比,提供了略慢的升降时间。此系列通过“E”零件编号后缀表示,有助于管理 EMI 问题,和简化设计实施。对于必须绝对保证开关损耗最小的更快开关应用中,请考虑 Super-FET II MOSFET 系列。
品牌名称
onsemi(安森美)
商品型号
FCH070N60E
商品编号
C463936
商品封装
TO-247​
包装方式
管装
商品毛重
7.2克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)600V
连续漏极电流(Id)52A
导通电阻(RDS(on))70mΩ@10V,26A
耗散功率(Pd)481W
属性参数值
阈值电压(Vgs(th))3.5V
栅极电荷量(Qg)166nC@10V
输入电容(Ciss)4.925nF@380V
反向传输电容(Crss)20pF@380V
工作温度-55℃~+150℃

商品概述

这款N沟道MOSFET采用仙童半导体公司先进的Power Trench®工艺制造,该工艺经过特别优化,可将导通电阻降至最低。该器件非常适合笔记本电脑和便携式电池组中常见的电源管理和负载开关应用。

商品特性

  • 栅源电压(VGS) = 10 V、漏极电流(ID) = 14.8 A时,最大漏源导通电阻(rDS(on)) = 7.2 mΩ
  • 栅源电压(VGS) = 4.5 V、漏极电流(ID) = 12.4 A时,最大漏源导通电阻(rDS(on)) = 9.5 mΩ
  • 采用高性能技术,实现极低的漏源导通电阻(rDS(on))
  • 引脚无铅,符合RoHS标准

应用领域

  • 直流 - 直流降压转换器
  • 笔记本电脑电池电源管理
  • 笔记本电脑中的负载开关

数据手册PDF
