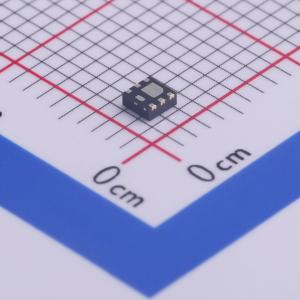

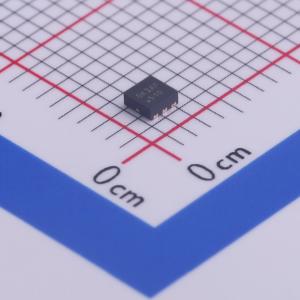

温馨提醒：图片仅供参考，商品以实物为准
FDMA510PZ
1个P沟道 耐压:20V 电流:7.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此器件专门针对手机和其他超便携应用中的电池充电或负载开关而设计。它具有一个带有低导通电阻的 MOSFET。就其物理尺寸而言，MicroFET 2x2 封装具有出色的热性能，非常适合线性模式应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMA510PZ
- 商品编号
- C463946
- 商品封装
- MicroFET-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 7.8A | |
| 导通电阻(RDS(on)) | 30mΩ@4.5V | |
| 耗散功率(Pd) | 2.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 27nC@4.5V | |
| 输入电容(Ciss) | 1.48nF | |
| 反向传输电容(Crss) | 280pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
该器件专为蜂窝手机及其他超便携应用中的电池充电或负载切换而设计。它采用了具有低导通电阻的MOSFET。 MicroFET 2X2封装在其物理尺寸下提供了出色的热性能，非常适合线性模式应用。
商品特性
- 在VGS = -4.5 V、ID = -7.8 A时,最大rDS(on) = 30 mΩ
- 在VGS = -2.5 V、ID = -6.6 A时,最大rDS(on) = 37 mΩ
- 在VGS = -1.8 V、ID = -5.5 A时,最大rDS(on) = 50 mΩ
- 在VGS = -1.5 V、ID = -2.0 A时,最大rDS(on) = 90 mΩ
- 新型MicroFET 2X2 mm封装的超薄设计,最大高度为0.8mm
- 典型人体模型(HBM)静电放电(ESD)保护等级 >3KV
- 不含卤化化合物和氧化锑
- 符合RoHS标准
