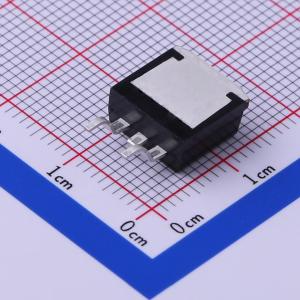

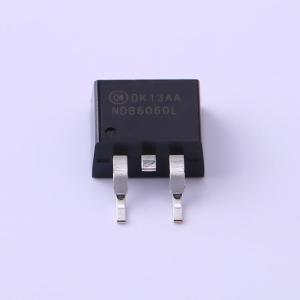

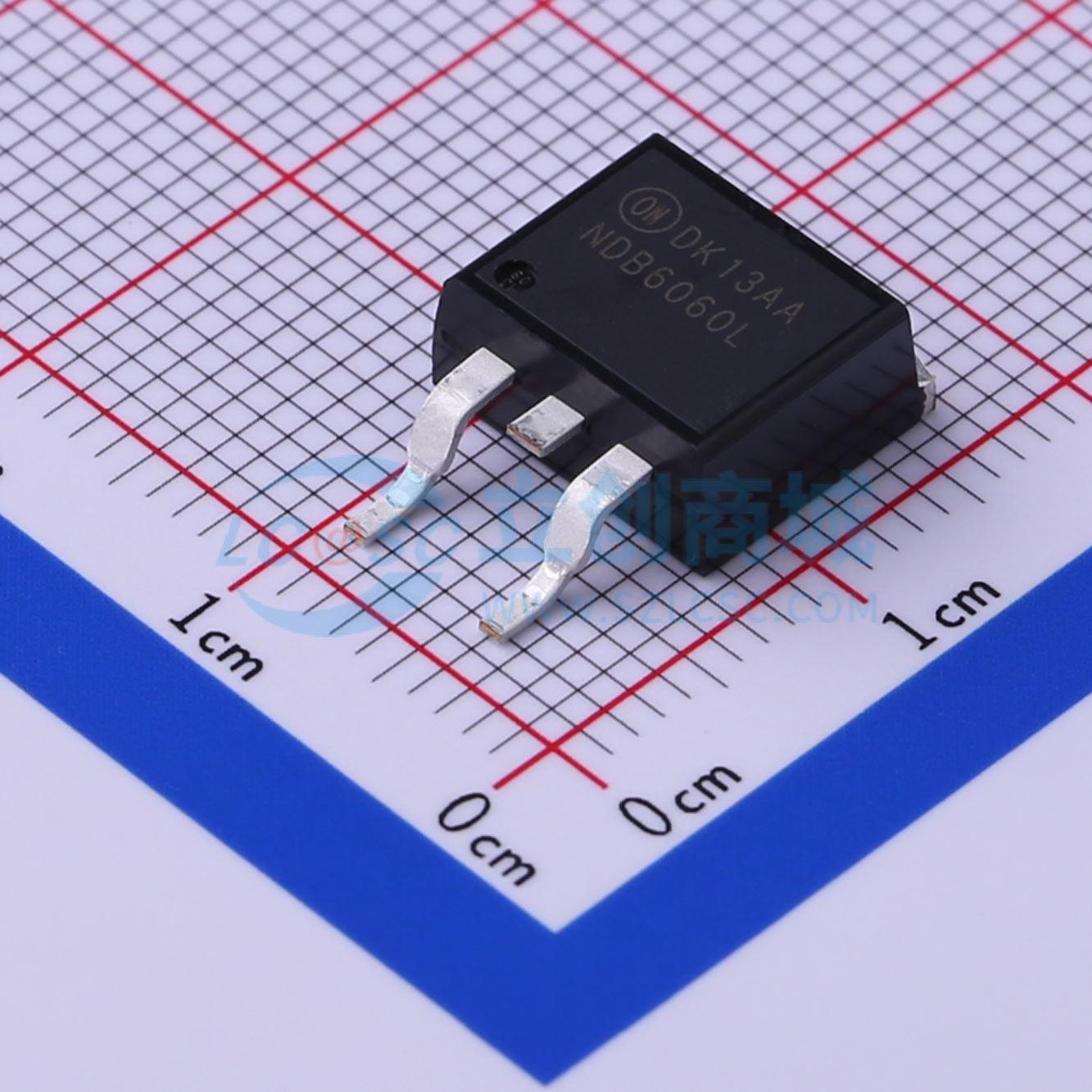

NDB6060L
1个N沟道 耐压:60V 电流:48A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NDB6060L
- 商品编号
- C464069
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.597克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 48A | |
| 导通电阻(RDS(on)) | 25mΩ@5V,24A | |
| 耗散功率(Pd) | 100W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 60nC@5V | |
| 输入电容(Ciss) | 2nF@25V | |
| 反向传输电容(Crss) | 400pF@25V | |
| 工作温度 | -65℃~+175℃ |
商品概述
这些逻辑电平N沟道增强型功率场效应晶体管采用安森美半导体专有的高单元密度DMOS技术制造。这种超高密度工艺经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件特别适用于低压应用，如汽车、DC/DC转换器、PWM电机控制以及其他需要快速开关、低在线功率损耗和抗瞬态干扰的电池供电电路。
商品特性
- 驱动要求低，可直接由逻辑驱动器驱动。VGS(TH) < 2.0V。
- 规定了高温下的关键直流电气参数。
- 坚固的内部源 - 漏二极管可无需外部齐纳二极管瞬态抑制器。
- 最高结温额定值为175°C。
- 高密度单元设计，实现极低的RDS(ON)
- 提供TO - 220和TO - 263 (D²PAK)封装，适用于通孔和表面贴装应用。
应用领域
- 汽车-DC/DC转换器-PWM电机控制-其他电池供电电路
