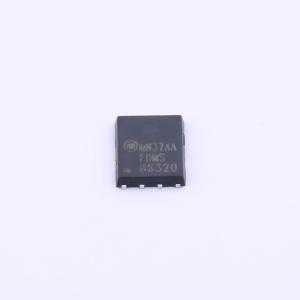

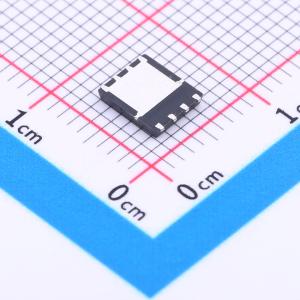

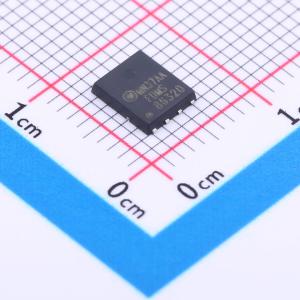

温馨提醒：图片仅供参考，商品以实物为准
FDMS86320
耐压:80V 电流:44A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道 MOSFET 专为提高 DC/DC 转换器的总能效以及最大程度降低其开关节点噪声而设计，可以使用同步开关 PWM 控制器，也可以使用传统开关 PWM 控制器。它经过了优化，可实现低门极电荷、低 RDS(ON)、快速开关和体二极管逆向恢复性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMS86320
- 商品编号
- C463962
- 商品封装
- Power56-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 44A | |
| 导通电阻(RDS(on)) | 15mΩ@8V,8.5A | |
| 耗散功率(Pd) | 69W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.4V | |
| 输入电容(Ciss) | 2.64nF@40V | |
| 反向传输电容(Crss) | 30pF@40V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道MOSFET专为提高整体效率而设计，可最大程度减少使用同步或传统开关PWM控制器的DC/DC转换器的开关节点振铃。它针对低栅极电荷、低rDS(导通)、快速开关速度和体二极管反向恢复性能进行了优化。
商品特性
- 在VGS = 10 V、ID = 10.5 A时，最大rDS(导通) = 11.7 mΩ
- 在VGS = 8 V、ID = 8.5 A时，最大rDS(导通) = 15 mΩ
- 先进的封装与硅技术结合，实现低rDS(导通)和高效率
- 下一代增强型体二极管技术，具备软恢复特性
- MSL1坚固封装设计
- 100%通过UIL1测试
- 符合RoHS标准
应用领域
- 主DC-DC开关
- 电机桥开关
- 同步整流器
