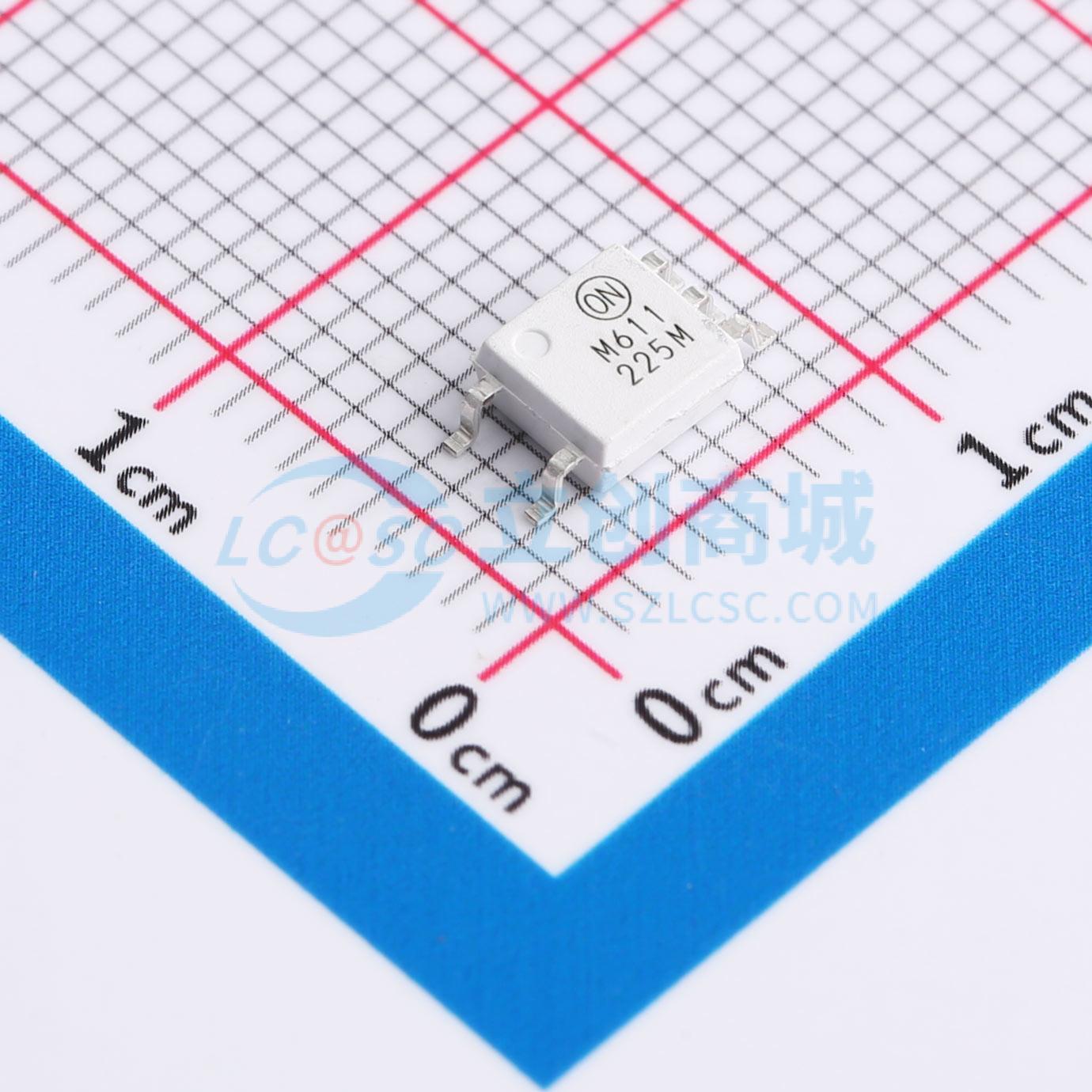

温馨提醒：图片仅供参考，商品以实物为准
FODM611R2
FODM611R2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FODM611是一款5V高速逻辑门输出（开路集电极）光电耦合器，支持隔离式通信，允许数字信号在不传导接地环路或危险电压的情况下在系统间通信。 该器件采用飞兆专有的共面封装技术，Optoplanar，优化了IC设计，通过高共模瞬变抑制规格特点实现了高抗噪能力。 该光电耦合器在输入端包括一个AlGaAS LED，该LED光耦合至一个高速集成光电检测器逻辑门。 检测器IC输出是一个开路集电极肖特基箝位晶体管。 在-40°C至+85°C温度范围内可确保耦合参数。 5mA的最大输入信号将提供13mA的最小输出灌电流（扇出为8）。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FODM611R2
- 商品编号
- C463974
- 商品封装
- SOIC-5
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 40kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 正向压降(Vf) | 1.45V |
应用领域
- 微处理器系统接口 – 串行外设接口(SPI), I2C
- 工业现场总线通信 – DeviceNet, CAN, RS485
- 可编程逻辑控制
- 隔离数据采集系统
- 电压电平转换器
- 隔离MOSFET/IGBT栅极驱动器
