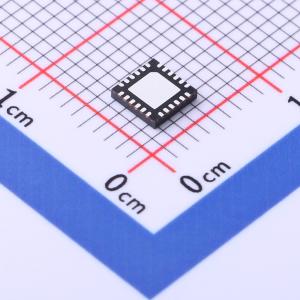

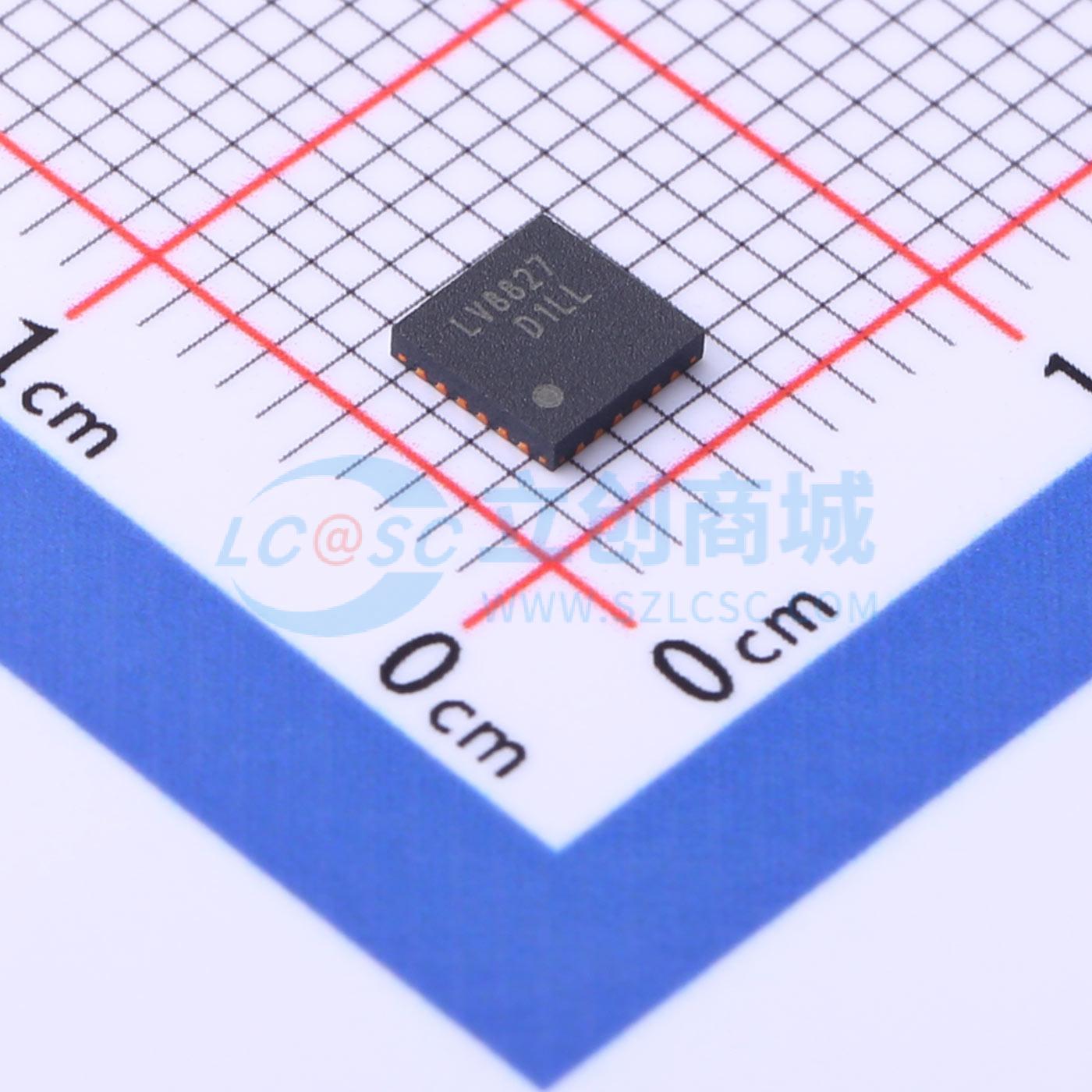

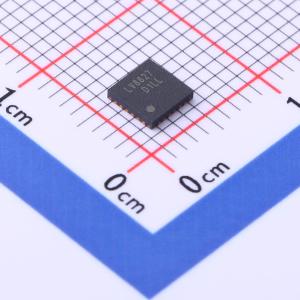

LV8827LFQA-NH
LV8827LFQA-NH
- 品牌名称
- onsemi(安森美)
- 商品型号
- LV8827LFQA-NH
- 商品编号
- C464008
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作温度 | -40℃~+80℃ |
商品概述
LV8827LFQA是一款专为三相无刷电机设计的PWM型驱动IC。可通过从外部输入PWM脉冲并改变占空比来控制转速。该IC集成了锁存型约束保护电路。
商品特性
- 最大输出电流IOmax = 1.5A（内置输出晶体管）
- 采用直接PWM输入进行速度控制和同步整流（支持3.3V输入）
- 1路霍尔FG输出
- 锁存型约束保护电路（通过S/S和F/R解除锁存）
- 正反转切换电路、霍尔偏置引脚
- 节能电路（停机模式下节能）
- 电流限制电路、低压保护电路、过热保护电路
- 电荷泵电路、5V稳压输出
- 启动/停止电路（电机停止时短制动）
