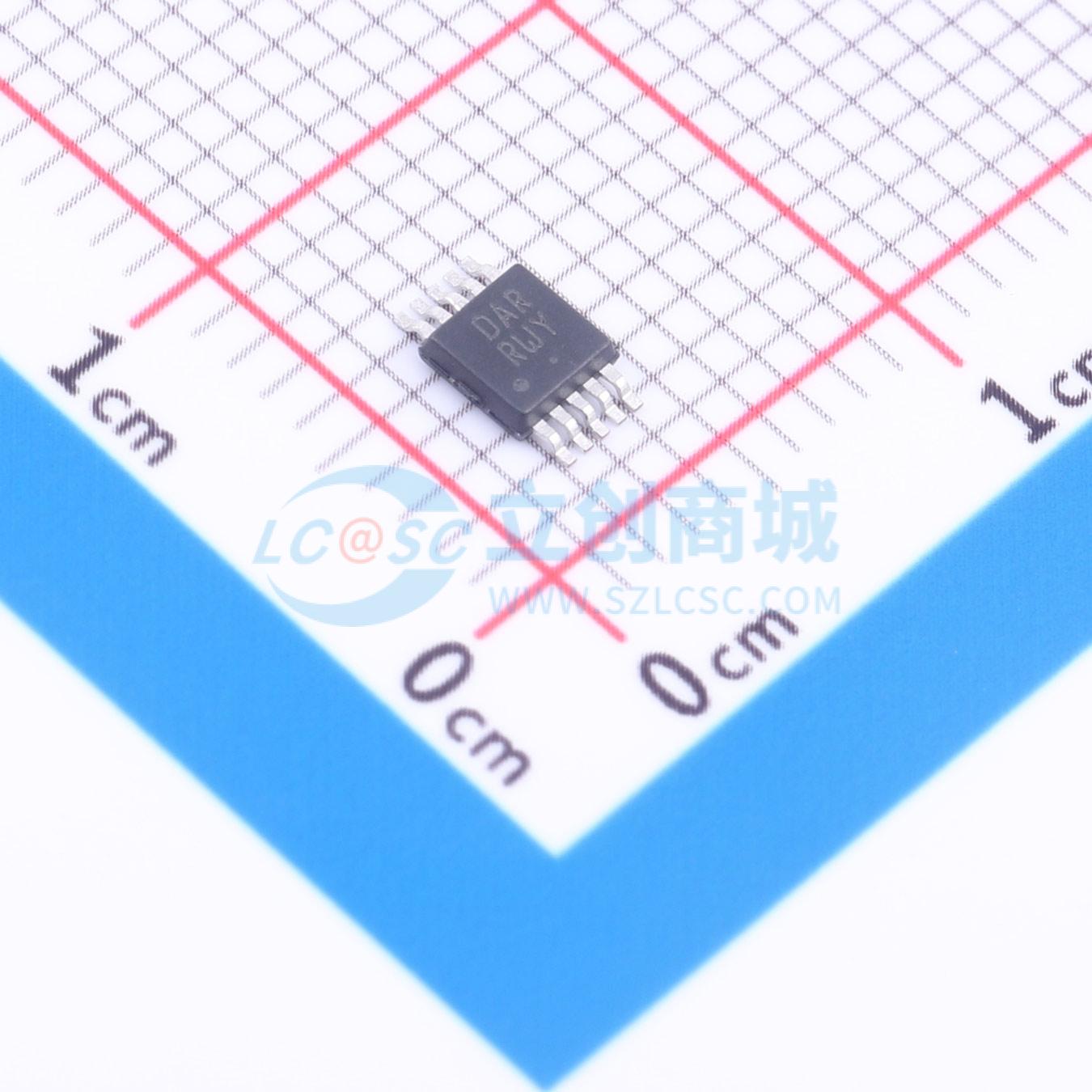

温馨提醒：图片仅供参考，商品以实物为准
NCP1423DMR2G
升压型 1.2A 800mV~3.3V
- 描述
- NCP1423是一款专为电池供电手持电子产品设计的高效率同步整流升压转换器。它集成了同步整流器,提高了效率并消除了外部肖特基二极管。高开关频率（最高600kHz）允许使用低剖面电感和输出电容器。当IC禁用时,内部导通路径从LX或BAT到OUT被阻断,OUT引脚与电池隔离,实现真正的切断。此外,还具有低电池检测、逐周期电流限制、过压保护和热关断等附加功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1423DMR2G
- 商品编号
- C464038
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 800mV~3.3V | |
| 输出电压 | 1.8V~3.3V | |
| 输出电流 | 1.2A | |
| 开关频率 | 600kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
NCP1423是一种单片微功率高频升压开关转换器IC，专为电池供电的手持电子设备设计。它集成了同步整流器以提高效率并消除了外部肖特基二极管。高开关频率（高达600 kHz）允许使用低剖面电感和输出电容。当IC被禁用时，从Lx或BAT到OUT的内部导电路径被阻断，OUT引脚与电池隔离，从而实现真关断。还集成了振铃抑制功能，以消除不连续导通模式下的高频振铃。低电量检测、逐周期电流限制、过电压保护和热关断为各种电池供电应用提供了附加价值的功能。在所有这些功能开启的情况下，静态电源电流仅为9.0 μA。采用紧凑的Micro10封装。
应用领域
- 无线光学鼠标
- 无线耳机
- 网络音频播放器
- 个人数字助理 (PDAs)
- 手持仪器
- 从一/两个 NiMH 或 NiCd 电池转换到 1.8 V / 3.3 V
