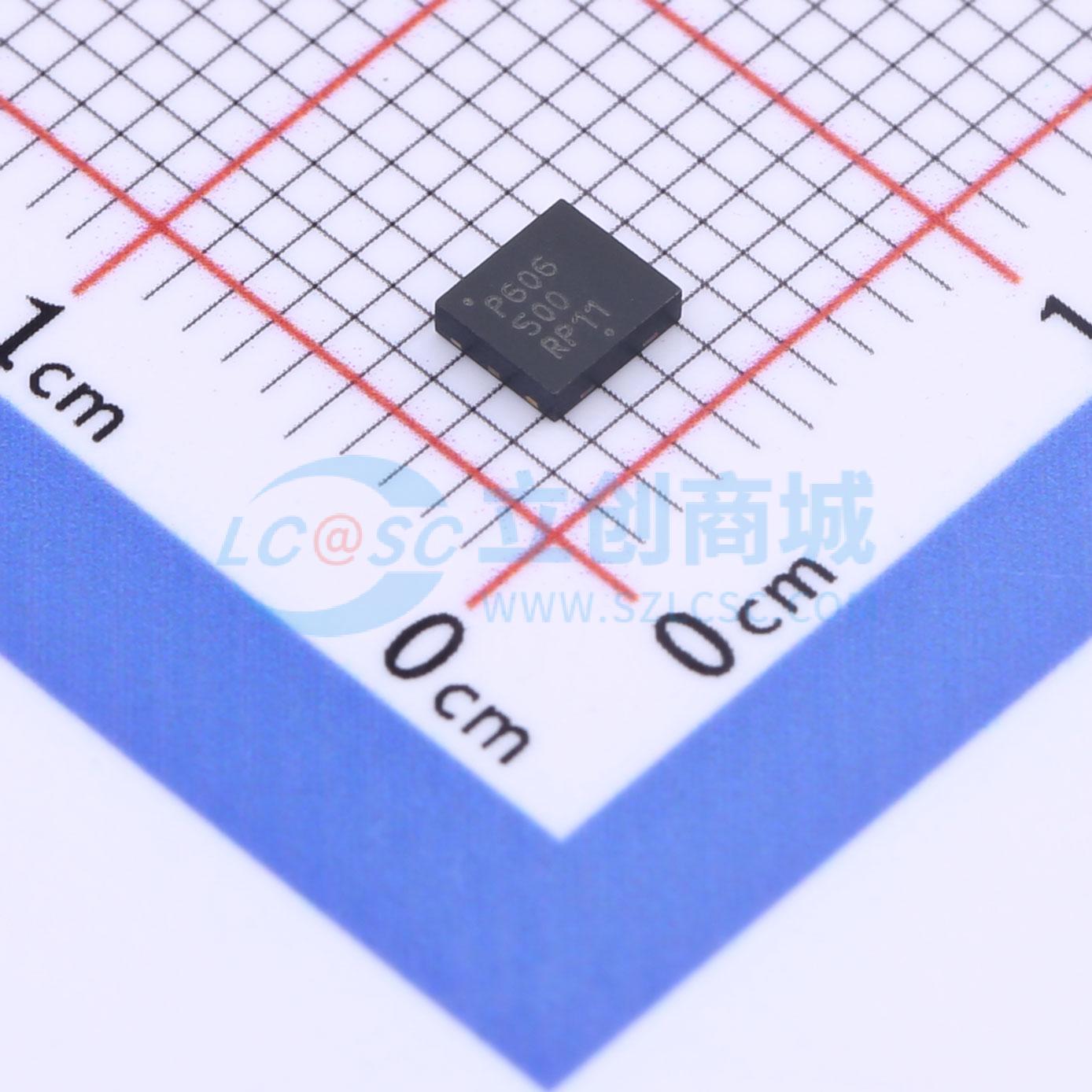

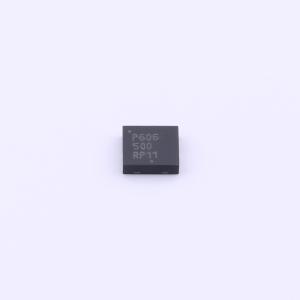

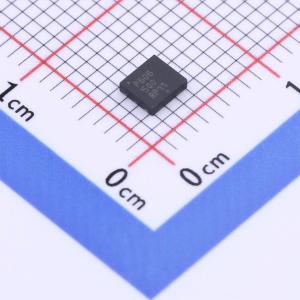

温馨提醒：图片仅供参考，商品以实物为准
NCP606MN50T2G
LDO稳压器——低地电流，带或不带使能端的CMOS型，增强型500 mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP605/NCP606 可提供超过 500 mA 的输出电流，有固定电压可选，也可实现 5.0 V 至 1.25 V 的可调输出电压。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP606MN50T2G
- 商品编号
- C464054
- 商品封装
- DFN-6(3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 5V | |
| 输出电流 | 675mA | |
| 电源纹波抑制比(PSRR) | 62dB@(120Hz) | |
| 压差 | 150mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 145uA | |
| 噪声 | 50uVrms | |
| 特性 | 短路保护；带使能；热关断 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP605/NCP606可在固定电压选项下提供超过500 mA的输出电流，或提供5.0 V至1.25 V的可调输出电压。这些器件专为空间受限和便携式电池供电应用而设计，具备高电源抑制比（PSRR）、低噪声运行、短路和热保护等附加特性。器件设计为搭配低成本陶瓷电容使用，采用DFN6 3x3.3封装。NCP605设计无使能引脚，NCP606设计有使能引脚。
商品特性
- 输出电压选项：可调，1.5 V、1.8 V、2.5 V、2.8 V、3.0 V、3.3 V、5.0 V
- 通过外部电阻将输出电压从5.0 V调节至1.25 V
- 电流限制675 mA
- 低地电流（IGND，与负载无关）
- 所有工作条件下输出电压容差±1.5%（可调）
- 所有工作条件下输出电压容差±2%（固定）
- NCP605固定电压版本可直接替代LP8345
- 无旁路电容时典型噪声电压为50 μVrms
- 增强的静电放电（ESD）额定值：人体模式（HBM）4 kV，机器模式（MM）200 V
- 这些器件为无铅器件
应用领域
- 硬盘驱动器
- 笔记本电脑
- 电池供电电子设备
- 便携式仪器
