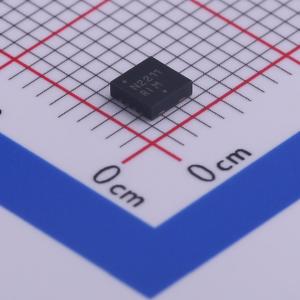

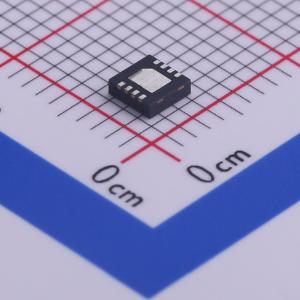

NCS2211MNTXG
低失真音频功率放大器带差分输出和关机模式
- 描述
- NCS2211是一款高性能、低失真的A/B类音频放大器。它能够向8Ω扬声器桥接负载（BTL）提供1W的输出功率。NCS2211可在较宽的温度范围内工作，并且针对便携式应用的单电源电压操作进行了规格设计。它具有低失真性能，在1W功率下典型总谐波失真加噪声（THD+N）为0.2%，并集成了关断/使能功能以延长电池续航时间。关断/使能功能可将静态电流降至最大1μA。NCS2211设计用于在-40℃至+85℃的温度范围内工作，提供8引脚SOIC封装和3x3mm DFN8封装。SOIC封装与具有同等功能和类似性能的竞争器件引脚兼容，DFN8封装也是如此。DFN8的热阻低至仅70℃/W，并且有一个外露金属焊盘，便于将热量传导至铜质PCB材料。低失真、高功率、低静态电流和小封装尺寸使NCS2211适用于包括笔记本电脑和台式电脑、个人数字助理（PDA）和免提电话等应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCS2211MNTXG
- 商品编号
- C464058
- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.5Wx1@4Ω | |
| 工作电压 | 2.7V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.2% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 75dB | |
| 输入通道数 | 1对差分输入 |
商品概述
NCS2211是一款高性能、低失真的A/B类音频放大器。它能够向8Ω扬声器桥接负载（BTL）提供1W的输出功率。NCS2211可在较宽的温度范围内工作，并且针对便携式应用的单电源电压操作进行了规格设计。 它具有低失真性能，在1W功率下典型总谐波失真加噪声（THD+N）为0.2%，并集成了关断/使能功能以延长电池续航时间。关断/使能功能可将静态电流降至最大1μA。 NCS2211设计用于在-40℃至+85℃的温度范围内工作，提供8引脚SOIC封装和3x3mm DFN8封装。SOIC封装与具有同等功能和类似性能的竞争器件引脚兼容，DFN8封装也是如此。DFN8的热阻低至仅70℃/W，并且有一个外露金属焊盘，便于将热量传导至铜质PCB材料。 低失真、高功率、低静态电流和小封装尺寸使NCS2211适用于包括笔记本电脑和台式电脑、个人数字助理（PDA）和免提电话等应用。
商品特性
- 差分输出
- 向8Ω扬声器输出1.0W功率
- 向4Ω扬声器输出1.5W功率
- 单电源操作：2.7V至5.5V
- 总谐波失真加噪声（THD+N）：在1W输出时为0.2%
- 低静态电流：最大20mA
- 关断电流<1.0μA
- 出色的电源抑制能力
- 两种封装选项：SOIC - 8封装和DFN8封装
- 与竞争器件引脚兼容
- 适用于汽车及其他有独特产地和控制变更要求应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- 台式电脑
- 笔记本电脑
- 个人数字助理（PDA）
- 免提电话
- 游戏设备
