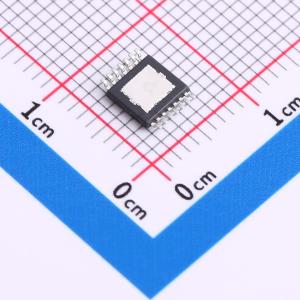

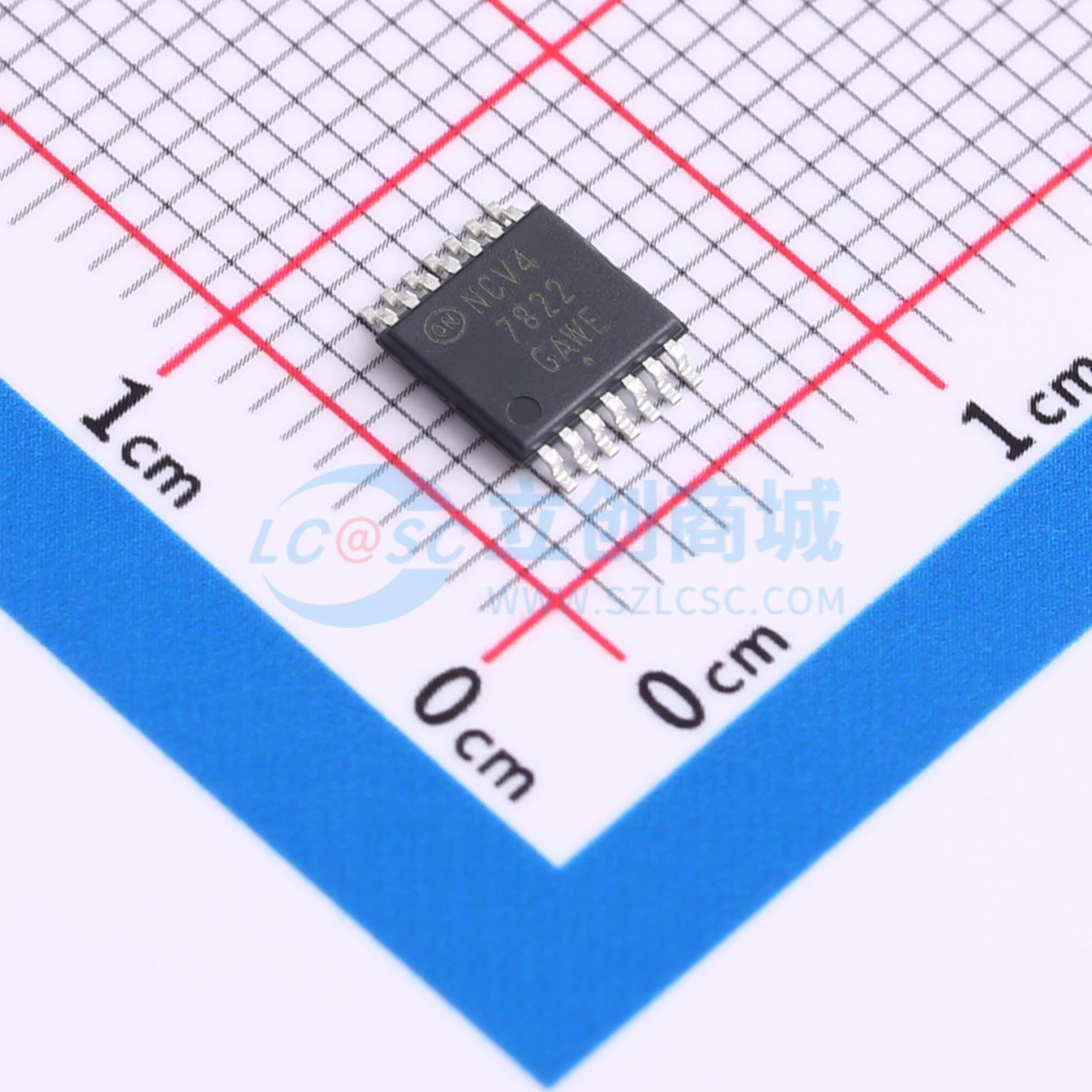

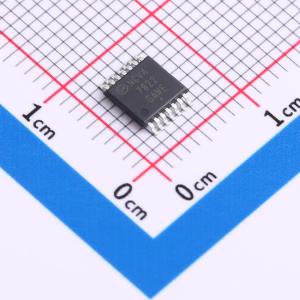

温馨提醒：图片仅供参考，商品以实物为准
NCV47822PAAJR2G
具有可调电流限制和诊断功能的双路高端开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV47822 双通道高端开关（HSS），每通道电流为 250 mA，专为恶劣的汽车环境而设计。该器件具有高峰值输入电压耐受性，具备反向输入电压、反向偏置、过流和过温保护功能。集成的电流检测功能（每个通道可通过连接到 CSO 引脚的电阻进行调节）可提供诊断和系统保护功能
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV47822PAAJR2G
- 商品编号
- C464065
- 商品封装
- TSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.171999克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 350mA | |
| 工作电压 | 4.4V~40V | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
商品概述
NCV47822双通道高端开关（HSS），每通道电流可达250 mA，专为恶劣的汽车环境设计。该器件具有高的峰值输入电压容限，具备反向输入电压、反向偏置、过流和过温保护功能。集成的电流检测功能（每个通道可通过连接到CSO引脚的电阻进行调节）提供诊断和系统保护功能。CSO引脚输出电流会在CSO电阻上产生压降，该压降与每个通道的输出电流成正比。还具备关断状态下的扩展诊断功能，可通过专用输入和输出引脚进行控制。
商品特性
- 每通道输出电流：高达250 mA
- 两个独立使能输入（3.3 V逻辑兼容）
- 可调电流限制：高达350 mA
- 保护功能：
- 电流限制
- 热关断
- 反向输入电压和反向偏置电压保护
- 诊断功能：
- 关断状态下的电池短路（STB）和开路负载（OL）检测
- 用于关断状态诊断的内部组件
- 集电极开路标志输出
- 两个输出电压监测输出（模拟）
- 通过AEC−Q100 1级认证，可提供生产件批准程序（PPAP）文件
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准
应用领域
- 音频和信息娱乐系统
- 主动安全系统
