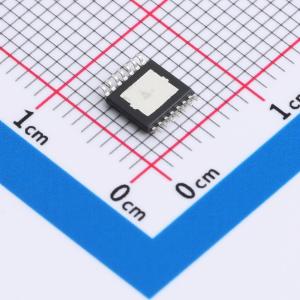

温馨提醒：图片仅供参考，商品以实物为准
NCV47411PAAJR2G
3.3V~20V 100mA 40V
- 描述
- NCV47411 是一款双沟道集成低漏稳压器，每个沟道 100 mA，设计用于严苛的汽车环境。它包含较宽的运行温度和输入电压范围。该器件提供可调电压版本，输出电压精度为 3%。它具有较高的峰值输入耐压和逆向输入电压保护。它还提供过电流保护、超温保护和启用功能，用于控制每个沟道的输出电压状态。集成的电流感应特性提供了诊断和系统保护功能。该器件的电流限值可通过联接每个沟道的 CSO 引脚的电阻进行调节。CSO 引脚输出电流会在 CSO 电阻上产生电压降，该压降与每个沟道的输出电流成比例。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV47411PAAJR2G
- 商品编号
- C464064
- 商品封装
- TSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 3.3V~20V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 75dB@(100Hz) | |
| 压差 | 550mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50mA | |
| 噪声 | 130uVrms | |
| 功能特性 | 过流保护；使能控制；热关断 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 2 |
商品概述
NCV47411是一款双路集成低压差稳压器，每通道电流为100 mA，专为恶劣的汽车环境设计。它具有较宽的工作温度和输入电压范围。该器件提供可调电压版本，输出电压精度可达3%。它具有高的峰值输入电压耐受性和反向输入电压保护功能。此外，它还提供过流保护、过温保护，并可通过使能功能控制每个通道的输出电压状态。集成的电流检测功能可实现诊断和系统保护功能。该器件的电流限制可通过连接到每个通道CSO引脚的电阻进行调节。CSO引脚输出电流会在CSO电阻上产生压降，该压降与每个通道的输出电流成正比。
商品特性
- 两路可调输出：（3.3 V至20 V），输出电压精度±3%
- 使能输入，3.3 V逻辑兼容阈值
- 可调电流限制，最高可达150 mA
- 保护功能：电流限制、热关断、反向输入电压保护
- 这是一款无铅器件
应用领域
- 音频和信息娱乐系统
- 仪表盘
- 导航系统
- 卫星广播
