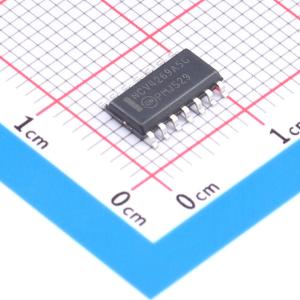

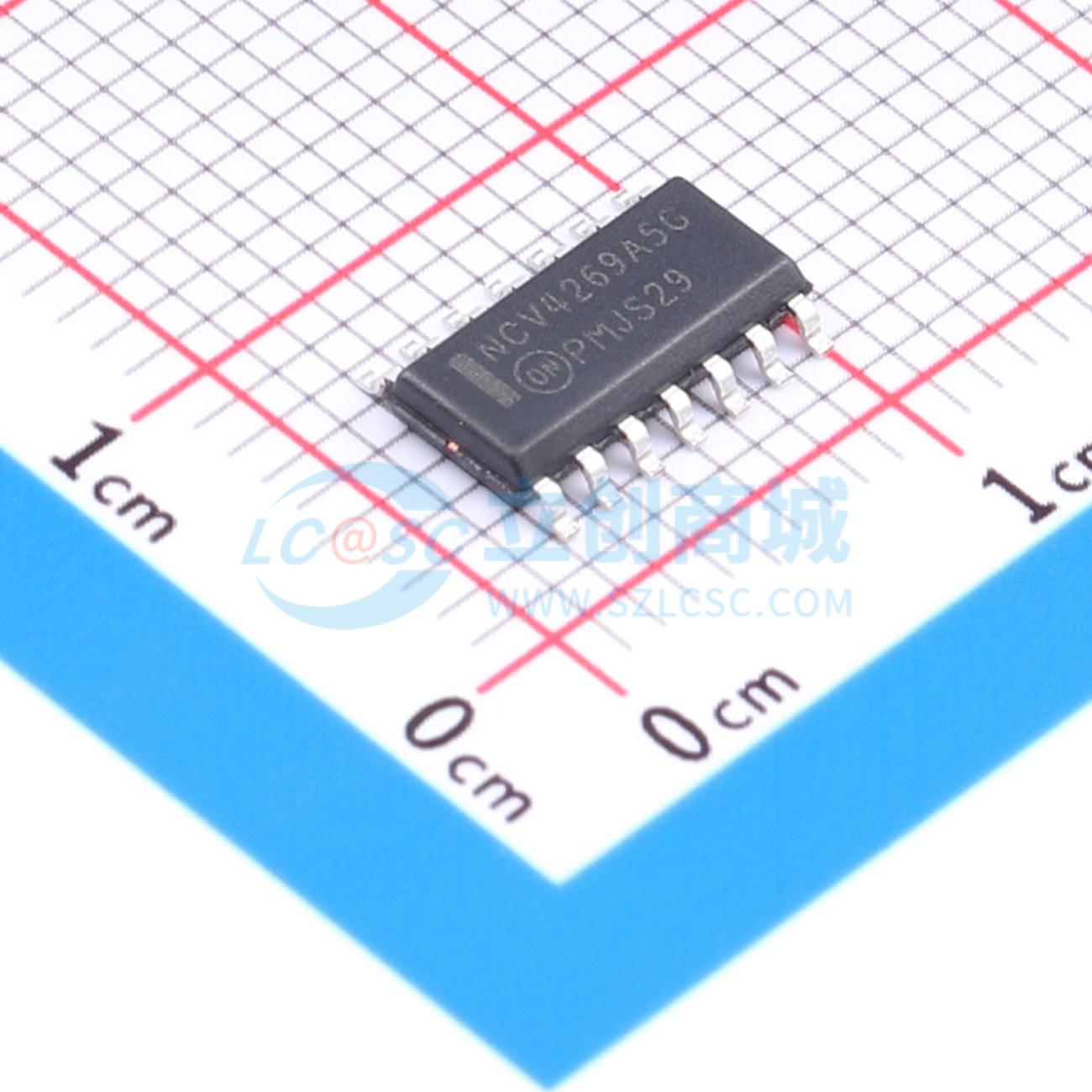

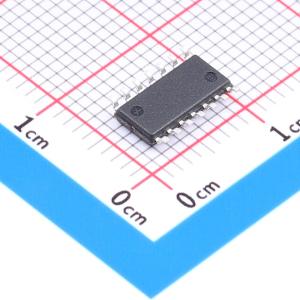

温馨提醒：图片仅供参考，商品以实物为准
NCV4269AD250R2G
5V 150mA 45V
- 描述
- 是一款5.0 V和3.3 V精密微功耗电压调节器，输出电流能力为150 mA。输出电压精度在±2.0%以内，在100 mA时最大压差为0.5 V。低静态电流，1.0 mA负载时仅消耗190 μA。适用于所有电池供电的微处理器设备。微处理器控制逻辑包括带延迟的有源复位输出RO和SI/SO监视器，可向微处理器提供潜在复位信号的预警。有源复位电路在低至1.0 V的输出电压下仍能正常工作。复位阈值电压可通过连接外部电阻分压器到R(ADJ)引脚来降低。该调节器具有反向电池、短路和热过载保护功能，能承受负载突降瞬变，适用于汽车环境，并且针对EMC条件进行了优化。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV4269AD250R2G
- 商品编号
- C464062
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 45V | |
| 输出电压 | 5V | |
| 输出电流 | 150mA | |
| 压差 | 500mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 190uA | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCV4269A是一款5.0 V和3.3 V精密微功耗电压调节器，输出电流能力为150 mA。 输出电压精度在±2.0%以内，在100 mA电流下，最大压差为0.5 V。低静态电流是其一大特点，在1.0 mA负载下仅消耗190 μA电流。该器件非常适合所有由电池供电的微处理器设备。 微处理器控制逻辑包括一个带延迟的有源复位输出RO和一个SI/SO监视器，可用于向微处理器提供潜在复位信号的预警。使用SI/SO监视器可使微处理器在复位关闭之前完成任何信号处理。 有源复位电路在低至1.0 V的输出电压下仍能正常工作。在上电过程中或正常运行期间，如果输出电压超出稳压范围，复位功能将被激活。 通过在R_ADJ引脚连接外部电阻分压器，可以降低复位阈值电压。该调节器具备反接保护、短路保护和热过载保护功能。该器件能够承受负载突降瞬变，适用于汽车环境。该器件还针对电磁兼容性（EMC）条件进行了优化。
商品特性
- 5.0 V和3.3 V输出电压可选，精度±2.0%
- 低静态电流190 μA
- 有源复位输出低至V_Q = 1.0 V
- 复位阈值可调
- 输出电流能力150 mA
- 故障保护：+60 V峰值瞬态电压、-40 V反向电压、短路、热过载
- 通过SI/SO引脚提供预警
- SO−14和SO−20封装内部集成熔断引脚
- 逻辑输出端集成上拉电阻（如需使用外部电阻，请选择NCV4279A）
- 极低的压差
- 全温度范围内保证电气参数
- NCV前缀适用于汽车及其他有特殊产地和控制变更要求的应用；符合AEC−Q100标准且具备生产件批准程序（PPAP）能力
- 这些器件为无铅产品
