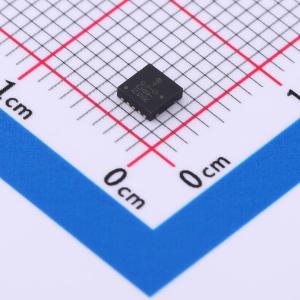

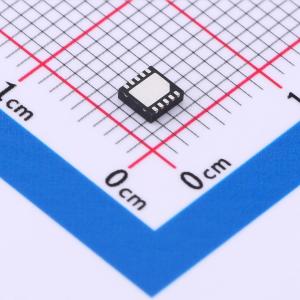

温馨提醒：图片仅供参考，商品以实物为准
NCP59748MN1ADJTBG
双轨超低压降线性稳压器，可编程软启动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP59748 是一款双轨极低压差电压稳压器，能够提供超过 1.5 A 的输出电流，在满载电流下的典型压差为 60 mV。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP59748MN1ADJTBG
- 商品编号
- C464052
- 商品封装
- DFN10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~3.6V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 165mV@(1.5A) | |
| 噪声 | - | |
| 特性 | PG脚；过流保护；软启动；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP59748是双轨极低压差电压调节器，能够提供超过1.5 A的输出电流，在满载电流下典型压差为60 mV。该器件搭配陶瓷电容和任何其他类型的≥2.2 μF输出电容时都能保持稳定。该系列包含输出电压低至0.8 V的可调输出电压版本。内部保护功能包括内置热关断和输出电流限制保护。QFN和DFN版本均提供用户可编程软启动和电源正常引脚。NCP59748采用DFN10 3×3和QFN20 5×5封装。
商品特性
- 输出电流超过1.5 A
- 输入电压范围：0.8 V至5.5 V
- 偏置电压范围：2.7 V至5.5 V
- 输出电压范围：0.8 V至3.6 V
- 1.5 A时压差为60 mV
- 可编程软启动
- 开漏电源正常输出
- 快速瞬态响应
- 搭配任何类型的≥2.2 μF输出电容都能保持稳定
- 电流限制和热关断保护
- 这些是无铅器件
应用领域
- 消费和工业设备负载点调节
- FPGA、DSP和逻辑电源
- 开关电源后置调节
