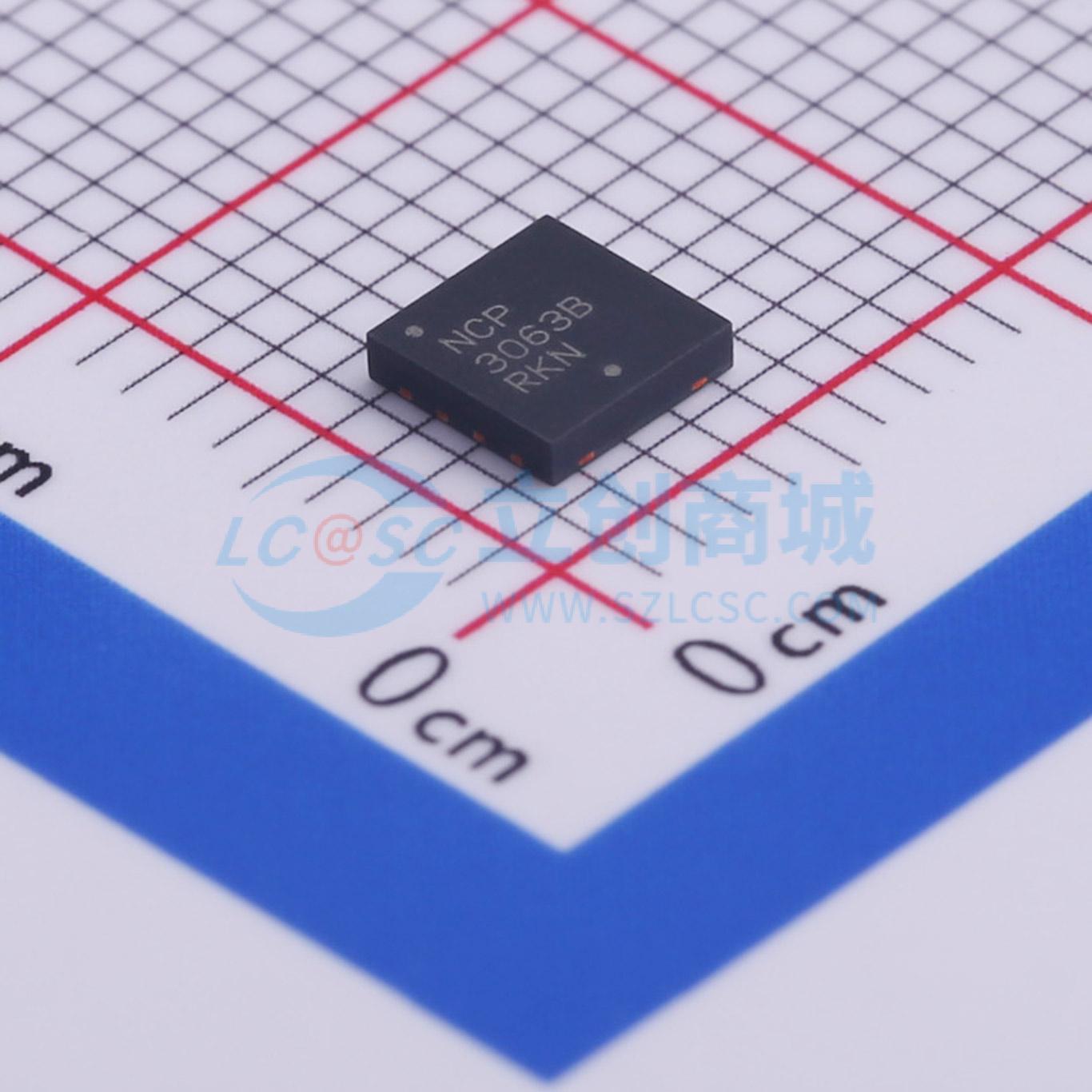

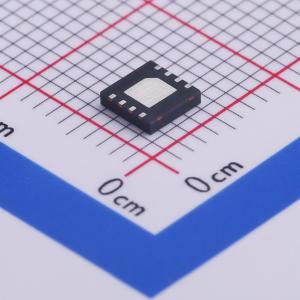

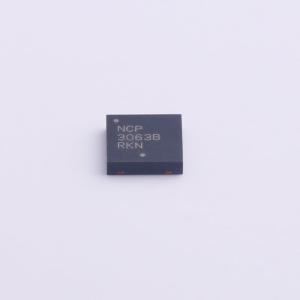

NCP3063BMNTXG
1.5 A 升压/降压/反相开关稳压器
- 描述
- NCP3063是一款专为直流 - 直流转换器应用优化的单片式功率开关稳压器。其特性组合使系统设计人员能够使用最少数量的外部组件直接实现升压、降压和电压反相转换器。潜在应用包括对成本敏感的消费产品以及工业市场设备
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP3063BMNTXG
- 商品编号
- C464241
- 商品封装
- DFN-8-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；降压型 | |
| 工作电压 | 3V~40V | |
| 输出电压 | 1.25V~40V | |
| 输出电流 | 1.5A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；升压式；反相式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
NCP3063系列是热门的MC34063A和MC33063A单片DC-DC转换器的高频升级版。这些器件包括一个内部温度补偿参考、比较器、具有主动电流限制电路的受控占空比振荡器、驱动器和高电流输出开关。该系列专门设计用于降压、升压和电压反相应用，所需外部元件最少。
商品特性
- 工作输入电压高达40V
- 低待机电流
- 输出开关电流高达1.5A
- 可调输出电压
- 150kHz工作频率
- 精密1.5%基准电压
- 新特性：带滞回的内部热关断，逐周期电流限制
- 提供无铅封装
应用领域
- 降压、升压和反相电源应用
- 高功率LED照明
- 电池充电器
