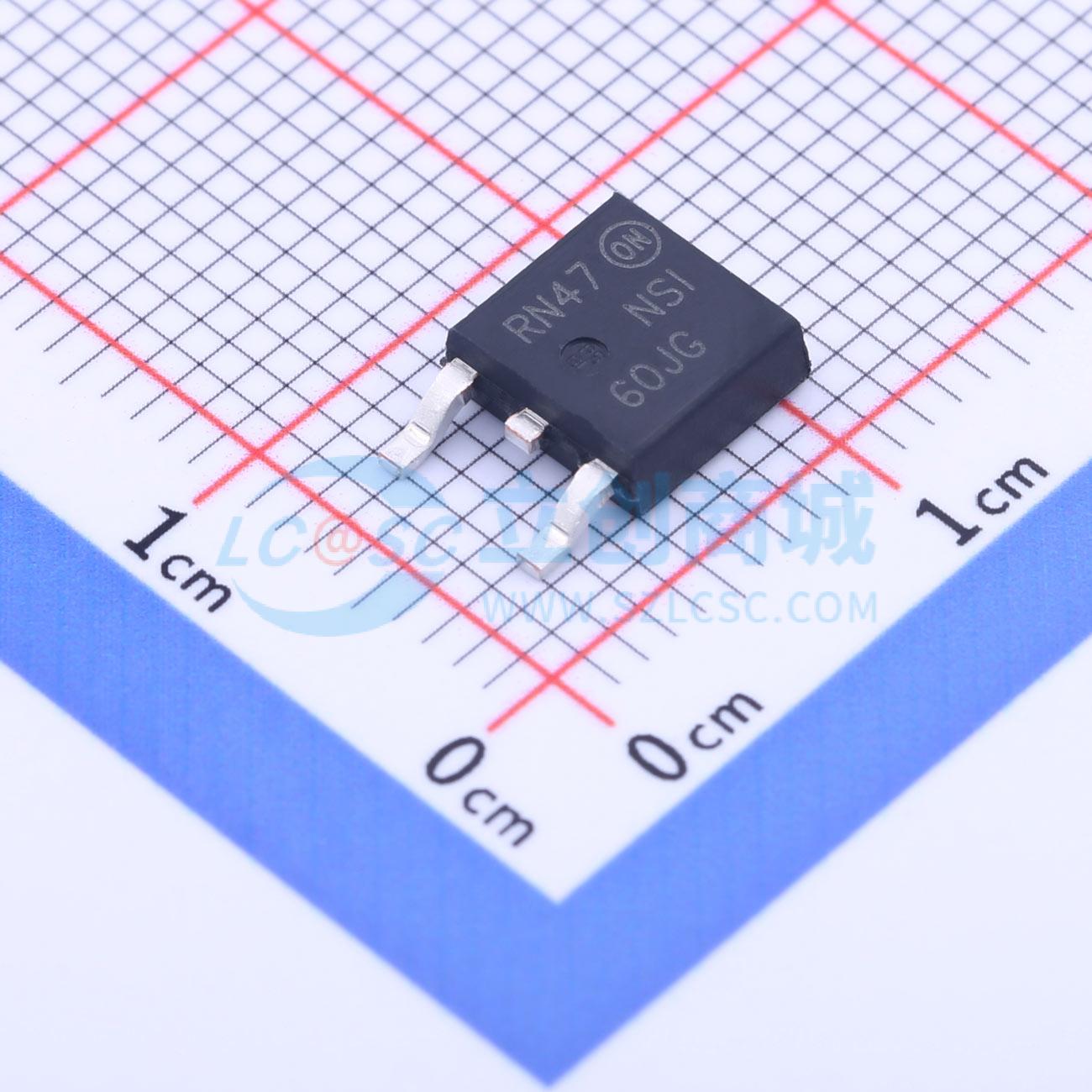

温馨提醒：图片仅供参考，商品以实物为准

NSI45060JDT4G

100mA LED 驱动器可调恒定电流稳压器 45V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可调恒流稳压器（CCR）是一种简单、经济且坚固的设备，旨在为LED中的电流调节提供成本效益解决方案（类似于恒流二极管CCD）。CCR基于自偏置晶体管（SBT）技术，在宽电压范围内调节电流。它设计有负温度系数，以防止在极端电压和电流下LED发生热失控。CCR立即启动，并且仅需0.5 V Vak即可达到20%的调节状态。通过在R_adj（引脚3）和阴极（引脚4）之间连接一个电阻，可以调整I_reg(SS)至更高的电流。如果不需要调整，R_adj引脚也可以悬空（不连接）。它不需要外部组件，因此可以设计为高侧或低侧稳压器。高阳极-阴极电压等级能够承受汽车、工业和商业标牌应用中常见的浪涌。该器件采用热稳定性强的封装，符合严格的AEC-Q101标准，无铅且符合RoHS标准，使用无卤素模塑化合物，并通过了UL94-V0认证。
品牌名称: onsemi(安森美)
商品型号: NSI45060JDT4G
商品编号: C464250
商品封装: DPAK
包装方式: 编带
商品毛重: 0.442克(g)

商品参数

商品概述

可调恒流稳压器（CCR）是一种简单、经济且坚固的设备，旨在为LED中的电流调节提供成本效益解决方案（类似于恒流二极管CCD）。CCR基于自偏置晶体管（SBT）技术，在宽电压范围内调节电流。它设计有负温度系数，以防止在极端电压和电流下LED发生热失控。

CCR立即启动，并且仅需0.5 V Vak即可达到20%的调节状态。通过在R_adj（引脚3）和阴极（引脚4）之间连接一个电阻，可以调整I_reg(SS)至更高的电流。如果不需要调整，R_adj引脚也可以悬空（不连接）。它不需要外部组件，因此可以设计为高侧或低侧稳压器。高阳极-阴极电压等级能够承受汽车、工业和商业标牌应用中常见的浪涌。该器件采用热稳定性强的封装，符合严格的AEC-Q101标准，无铅且符合RoHS标准，使用无卤素模塑化合物，并通过了UL94-V0认证。

商品特性

强大的电源封装：2.7瓦
可调至100 mA
宽工作电压范围
立即启动
电压浪涌抑制 − 保护LED
UL94−V0认证
SBT（自偏置晶体管）技术
负温度系数
消除额外的调节
NSV前缀适用于汽车及其他需要独特现场和控制变更要求的应用；AEC-Q101认证且具备PPAP能力
这些设备无铅、无卤素/无溴化阻燃剂，并符合RoHS标准

应用领域

汽车：雪佛龙侧镜标记，仪表盘，显示器及仪表背光，CHMSL，地图灯
空调照明板，显示标识，装饰照明，通道字母照明
开关接触润湿

数据手册PDF

放大查看下载PDF

优惠活动

5.9折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	45V
	开关频率	-
	通道数	1
	输出电流	100mA

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-55℃~+175℃
	恒流精度	15%
