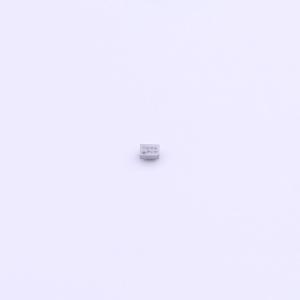

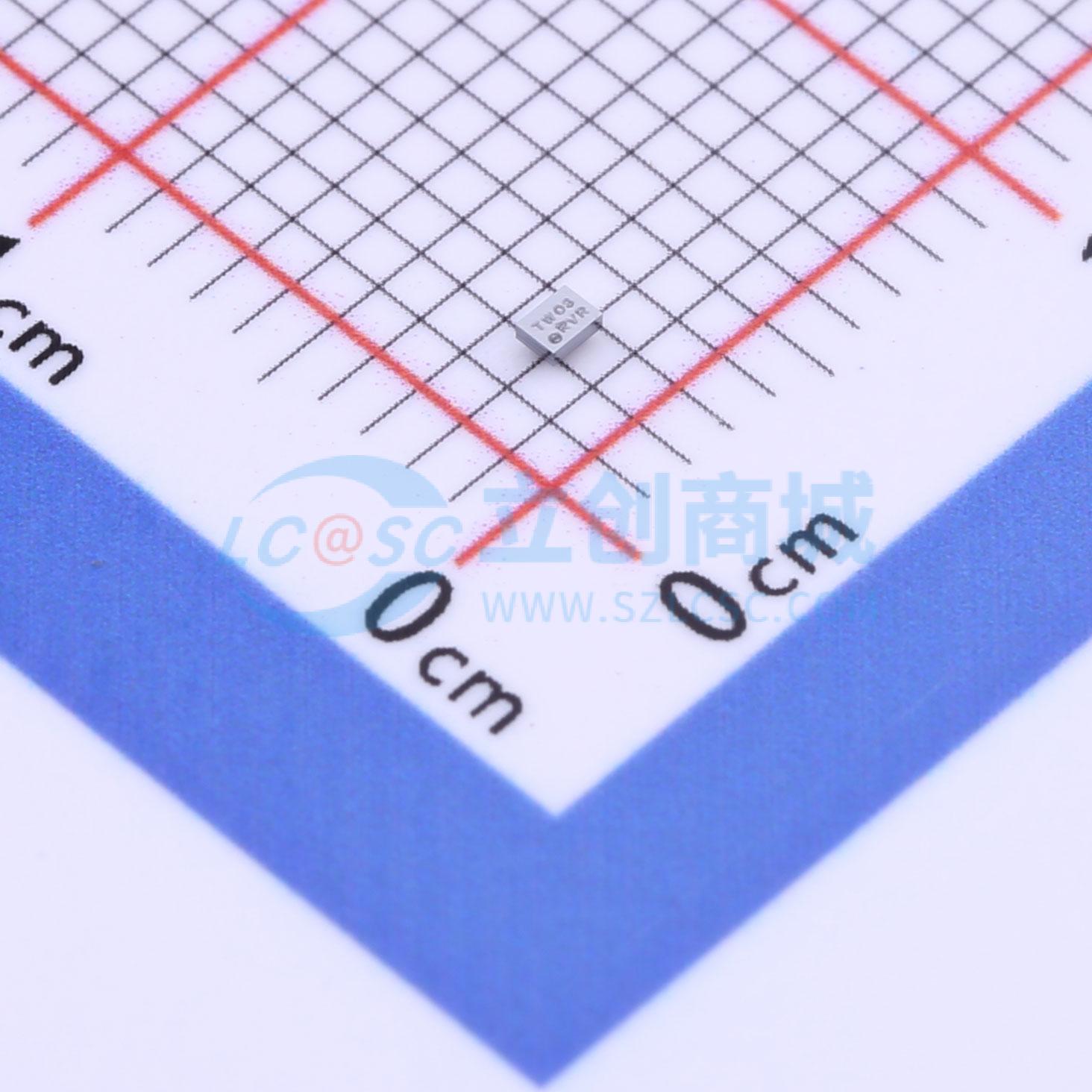

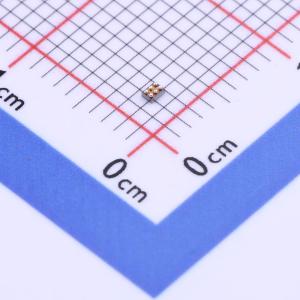

FAN53611AUC18X

6MHz同步降压稳压器，1A输出电流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN53611是一种6MHz降压开关电压调节器,提供1A输出电流,输入电压范围为2.3V至5.5V。该调节器采用同步整流技术,具有92%的峰值效率,轻负载时效率仍保持在80%以上。它以6MHz的固定频率运行,支持外部频率同步和低纹波PFM模式。典型静态电流为24μA,关断模式下电源电流降至1μA以下。支持热关断和过载保护。
品牌名称: onsemi(安森美)
商品型号: FAN53611AUC18X
商品编号: C464153
商品封装: WLCSP-6(0.9x1.2)
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

FAN53601/11是一种6MHz降压开关电压调节器，有600mA或1A选项，从2.3V到5.5V的输入电压提供固定输出。FAN53601/11将专有架构与同步整流结合在一起，能够提供92%的峰值效率，同时在负载电流低至1mA时能够保持80%以上的效率。该调节器以6MHz的标称固定频率运行，可将外部组件的输出电感值降至470nH，并将输出电容值降至4.7uF。此外，脉冲宽度调制（PWM）调制器能同步至一个外部频率源。在中等负载和轻负载下，通过使用脉冲频率调制(PFM)，使该器件在24μA典型静态电流的省电模式下工作。即使在这种低静态电流下，该部件也能够在大负载摆幅期间展示卓越的瞬态响应。在较高的负载下，系统会自动切换到固定频率控制，在6MHz下运行。在关断模式中，电源电流会降至1μA以下，以便降低功耗。对于需要最低纹波或固定频率的应用，可以使用MODE引脚来禁用PFM模式。 FAN53601/11可提供6焊点、0.4mm间距晶圆级芯片尺寸封装(WLCSP)。

商品特性

600mA或1A输出电流能力
24μA典型静态电流
6MHz固定频率运行
同级最佳的负载瞬态响应
同级最佳的效率
2.3V至5.5V的输入电压范围
低纹波、轻负载PFM模式
强制PWM模式和外部时钟同步
内部软启动
输入欠压锁定 (UVLO)
热关断和过载保护
可选输出放电
6焊点WLCSP, 0.4mm间距
These are Pb-Free and Halid Free Devices

应用领域

3G, 4G, WiFi, WiMAX和WiBro数据卡
平板电脑
DSC, DVC
Netbooks, 超便携移动个人电脑

数据手册PDF

放大查看下载PDF

优惠活动

7.3折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~5.5V
	输出电压	1.8V
	输出电流	1A
	开关频率	6MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	24uA
	开关管(内置/外置)	-
	输出类型	固定
