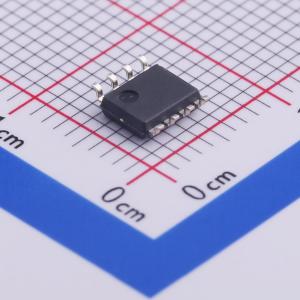

温馨提醒：图片仅供参考，商品以实物为准
FL7701MX
具有PFC 功能的智能LED灯驱动器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FL7701 LED灯驱动器是一个具有PFC功能的简单IC。IC的特殊“已采用数字”技术可自动检测输入电压情况，并发送内部参考信号来实现高功率因数。当AC输入应用于IC时，系统会自动启用PFC功能。相反，当DC输入应用于IC时，系统会自动禁用PFC功能。FL7701不需要降压电容（电解电容）便可确保对LED灯系统具有重大影响的电源电压轨的稳定性。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FL7701MX
- 商品编号
- C464169
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | - | |
| 开关频率 | 20kHz~250kHz | |
| 通道数 | 1 | |
| 输出电流 | 250mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟 | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；欠压保护(UVP) | |
| 工作电压(AC) | 80VAC~308VAC | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 3% |
商品概述
FL7701 LED灯驱动器是一个具有PFC功能的简单IC。IC的特殊“已采用数字”技术可自动检测输入电压情况，并发送内部参考信号来实现高功率因数。当AC输入应用于IC时，系统会自动启用PFC功能。相反，当DC输入应用于IC时，系统会自动禁用PFC功能。FL7701不需要降压电容（电解电容）便可确保对LED灯系统具有重大影响的电源电压轨的稳定性。
商品特性
- 数字实现有源PFC功能 (高PF无需额外电路)
- 内置HV电源电路：偏置
- 应用输入范围：80 VAC ~ 308 VAC
- 支持自动重启模式及AOCP功能
- 内置过温保护功能
- 逐周期限流
- 电流传感引脚开路保护
- 低工作电流：0.85 mA (典型值)
- 带有5V滞环的欠压闭锁保护
- 可编程振荡频率
- 可编程LED电流
- 模拟调光功能
- 软启动功能
- 精确的内部参考：±3%
应用领域
- 装饰照明用LED灯
- 低能耗照明用LED灯
