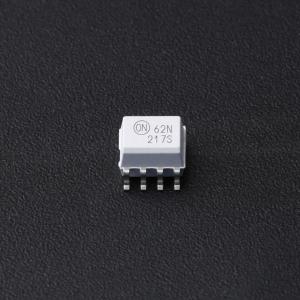

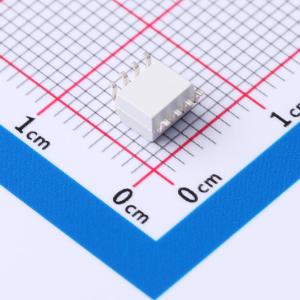

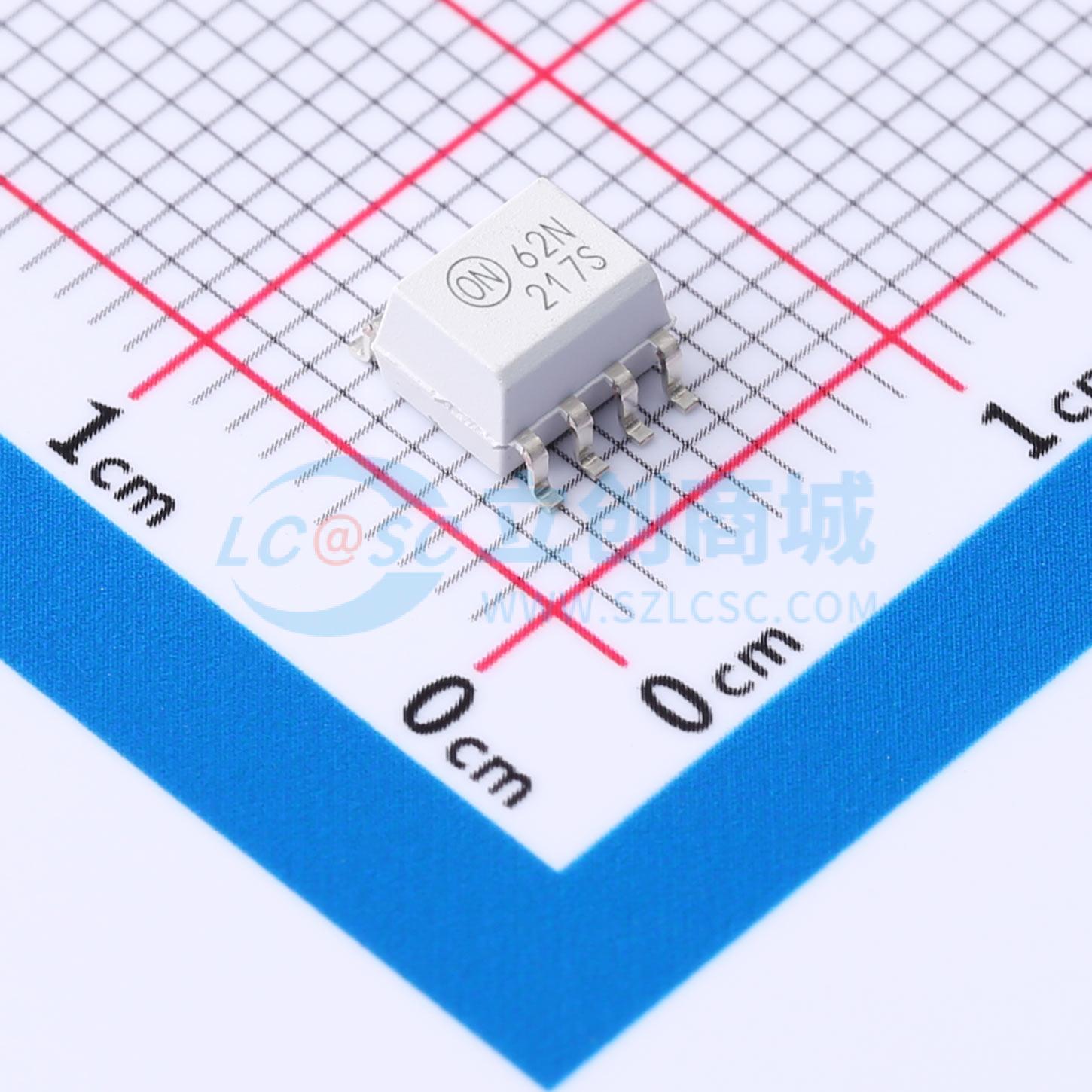

温馨提醒：图片仅供参考，商品以实物为准
HCPL062NR2
3.3V 双通道高速 10MBit/s 逻辑门光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HCPL062N光电耦合器包含一个AlGaAs LED，它在CMOS工艺中光学耦合至由双极性晶体管组成的超高速集成式光电探测器逻辑门，以便降低功耗。 输出具有开路集电极，从而允许有线OR输出。 这些器件采用紧凑型小尺寸封装。 在-40°C至+85°C温度范围内可确保耦合参数。 内部噪声屏蔽提供出色的共模抑制。
- 品牌名称
- onsemi(安森美)
- 商品型号
- HCPL062NR2
- 商品编号
- C464183
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~3.3V | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 90ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 15mA | |
| 正向压降(Vf) | 1.8V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA |
