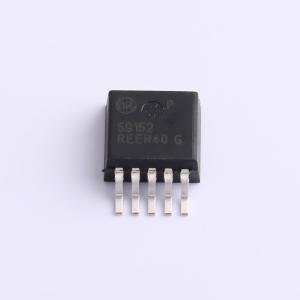

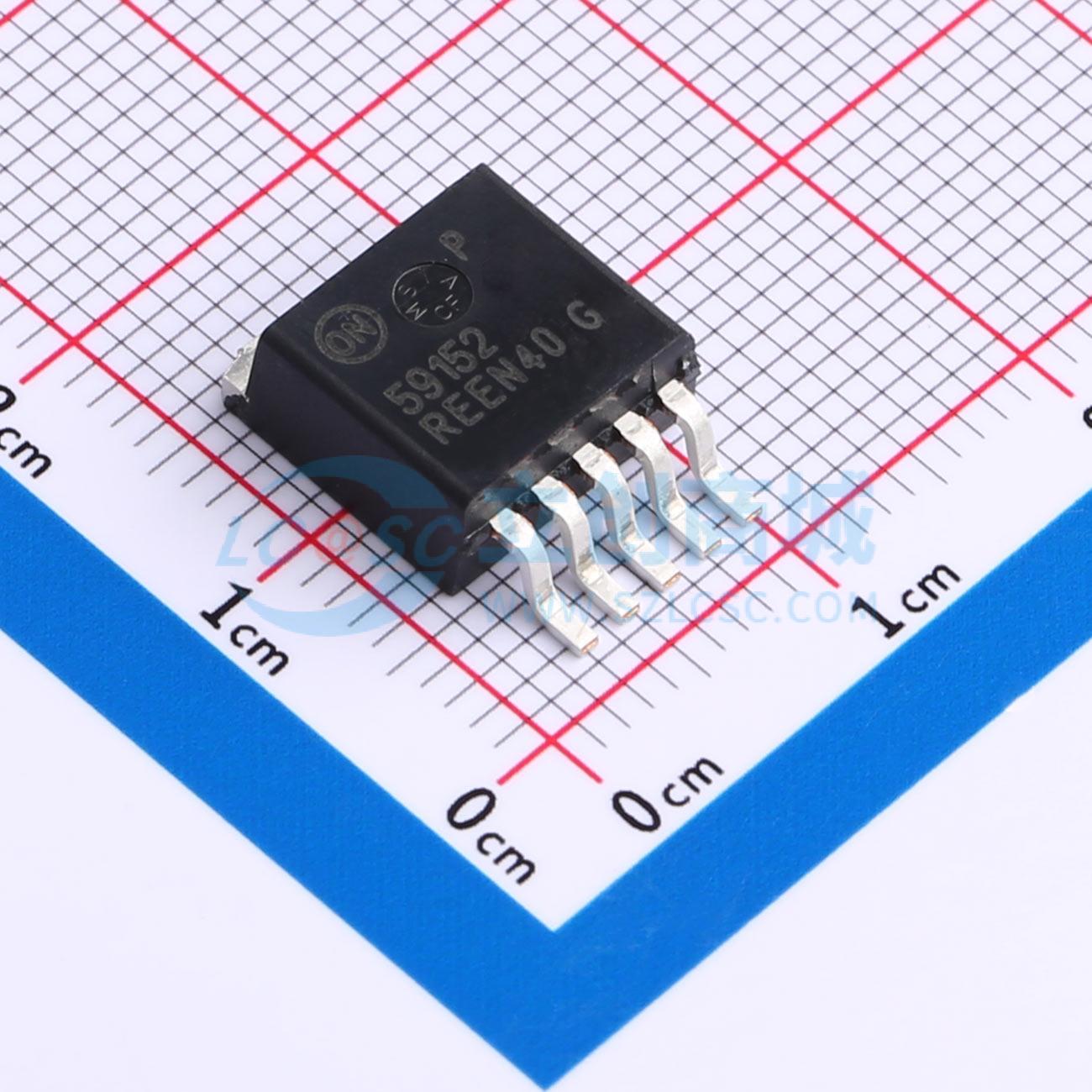

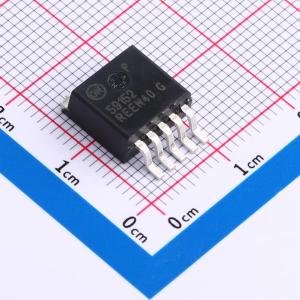

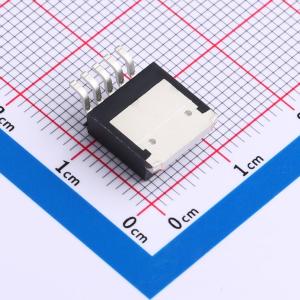

NCP59152DSADJR4G

1.24V~13V 1.5A 13.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP59150系列是高精度、极低压差（VLDO）、低接地电流的正电压稳压器，能够提供超过1.5 A的输出电流，在1.5 A负载电流下，典型压差低于300 mV。该器件搭配陶瓷输出电容时性能稳定。该系列包括可调输出电压版本和固定电压版本。 NCP59150系列最高可承受18 V的输入电压。内部保护功能包括输出电流限制、内置热关断和反向输出电流保护。5引脚和8引脚版本提供逻辑电平使能和错误标志引脚。 NCP59150系列可调电压器件提供D2PAK - 5和DFN8封装，固定电压选项提供D²PAK - 5、D²PAK - 3和DFN8封装。
品牌名称: onsemi(安森美)
商品型号: NCP59152DSADJR4G
商品编号: C464051
商品封装: D2PAK-5
包装方式: 编带
商品毛重: 1.95克(g)

商品参数

商品概述

NCP59150系列是高精度、极低压差（VLDO）、低接地电流的正电压稳压器，能够提供超过1.5 A的输出电流，在1.5 A负载电流下，典型压差低于300 mV。该器件搭配陶瓷输出电容时性能稳定。该系列包括可调输出电压版本和固定电压版本。 NCP59150系列最高可承受18 V的输入电压。内部保护功能包括输出电流限制、内置热关断和反向输出电流保护。5引脚和8引脚版本提供逻辑电平使能和错误标志引脚。 NCP59150系列可调电压器件提供D2PAK - 5和DFN8封装，固定电压选项提供D²PAK - 5、D²PAK - 3和DFN8封装。

商品特性

输出电流超过1.5 A
1.5 A时典型压差为300 mV
可调及固定输出电压选项
低接地电流
快速瞬态响应
搭配陶瓷输出电容时性能稳定
逻辑兼容的使能和错误标志引脚
电流限制、反向电流和热关断保护
最高可在13.5 V输入电压下工作
适用于汽车及其他有独特场地和控制变更要求应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些是无铅器件

应用领域

消费和工业设备调节点
服务器和网络设备
FPGA、DSP和逻辑电源
开关电源后置调节
电池充电器
可作为行业标准MIC29150、MIC39150、MIC37150的功能替代产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流(Iq)	80mA
	特性	带使能；过热保护；过流保护；PG脚
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	13.5V
	输出电压	1.24V~13V
	输出电流	1.5A
	压差	500mV@(1.5A)
