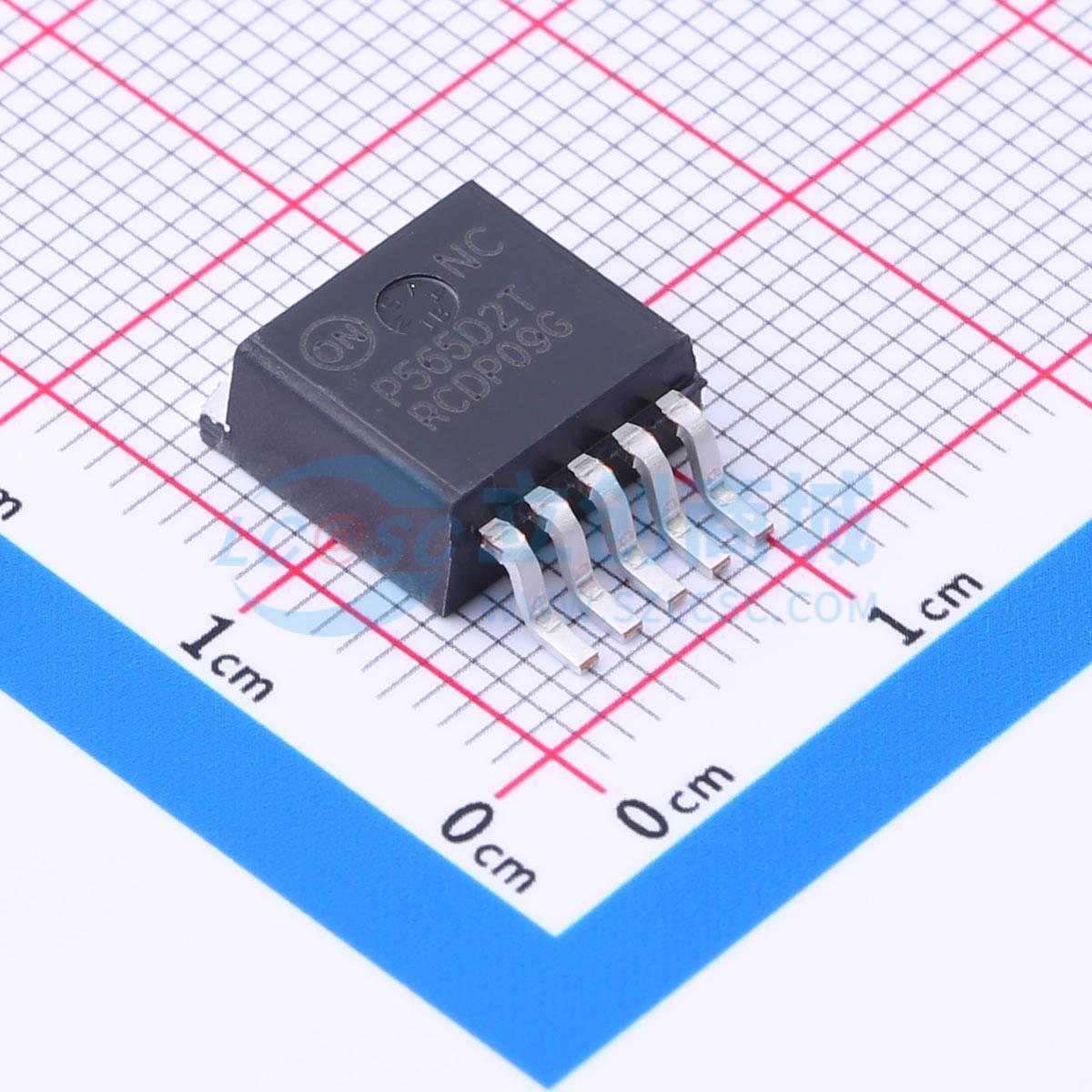

温馨提醒：图片仅供参考，商品以实物为准
NCP565D2TG
NCP565D2TG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP565/NCV565 低漏 (LDO) 线性稳压器以固定电压选项或 7.7 V 到低至 0.9 V 的可调电压版本提供 1.5 A 电流。快速环路响应和低漏电压使得此稳压器适用于需要低电压和优秀瞬变响应的应用。器件保护包括电流限值、短路保护和高温关断。NCP565 采用D2PAK、DFN6 或 SOT-223 封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP565D2TG
- 商品编号
- C464049
- 商品封装
- D2PAK-5
- 包装方式
- 管装
- 商品毛重
- 2.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 9V | |
| 输出电压 | 900mV~7.7V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.3V@(1.5A) | |
| 静态电流(Iq) | 1.5mA | |
| 噪声 | 28uVrms | |
| 特性 | 过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 |
商品概述
NCP565/NCV565低压差线性稳压器可在固定输出电压或低至0.9 V的可调电压下提供1.5 A电流。快速的环路响应和低压差使该稳压器非常适合对低电压和良好负载瞬态响应有要求的应用。器件保护功能包括限流、短路保护和热关断。
商品特性
- 超快速瞬态响应（<1.0 μs）
- 低接地电流（负载电流Iload = 1.5 A时为1.5 mA）
- 低压差（负载电流Iload = 1.5 A时为0.9 V）
- 低噪声（28 μVrms）
- 0.9 V参考电压
- 输出电压可在7.7 V至0.9 V之间调节
- 有1.2 V、1.5 V、2.8 V、3.0 V、3.3 V固定输出版本，其他固定电压可按需提供
- 限流保护（典型值3.3 A）
- 热关断保护（160°C）
- NCV前缀适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
- 这些器件为无铅器件
应用领域
- 服务器
- 专用集成电路（ASIC）电源
- 电源后置稳压
- 恒流源
