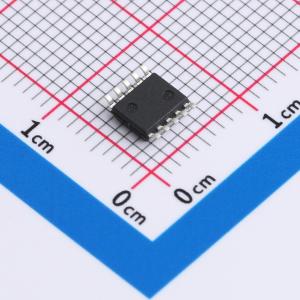

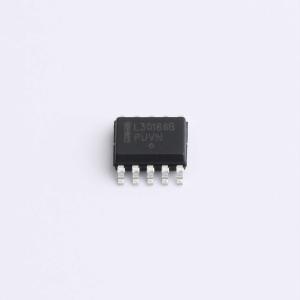

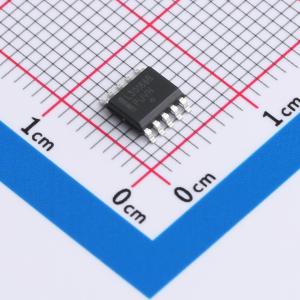

NCL30186BDR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCL30186 是一款 AC-DC 功率因数校正的反激控制器，用于隔离和非隔离“可智能调光”恒定电流 LED 驱动器。该控制器以准谐振模式运行，可提供最佳能效。该电流控制算法支持反激、降压-升压和 SEPIC 拓扑结构。由于新型控制方法，该器件能够严格调节初级侧的恒定 LED 电流。因此无需辅助侧反馈电路、偏置和光耦合器。该器件与极少数量的外部部件进行高度集成。内置了一组丰富的安全保护功能，简化了设计。该器件特别适用于非常紧凑的空间效率设计，通过专门的调光输入支持模拟和 PWM 调光，用于控制平均 LED 电流。为了确保在高温下可靠的运行，还提供了用户可配置的电流折回电路。NCL30086 采用 SOIC10 封装，与标准 SOIC8 具有相同的本体尺寸。
品牌名称: onsemi(安森美)
商品型号: NCL30186BDR2G
商品编号: C464034
商品封装: SOP-10
包装方式: 编带
商品毛重: 0.51克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	反激；升压；SEPIC；降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	2%

商品概述

NCL30186 是一款针对隔离和非隔离“智能调光”恒流LED驱动器的控制器。设计支持反激式、升降压和SEPIC拓扑结构，其专有的电流控制算法可提供接近于1的功率因数，并从初级侧紧密调节恒定的LED电流，从而消除了对次级侧反馈电路或光耦的需求。NCL30186 采用与标准SOIC8具有相同尺寸的SOIC10封装，特别适用于非常紧凑的空间高效设计。该器件高度集成，所需的外部元件数量最少。内置了一整套安全保护功能，以简化设计。为了确保在高温下可靠运行，还提供了一个用户可配置的电流折返电路。此外，它支持模拟和PWM调光，并带有一个专门用于控制平均LED电流的调光输入。NCL30186与NCL30086引脚兼容，除了提供相同的优点外，数字电流控制算法的分辨率也得到了提高，使得LED电流量化纹波减少了75%。

应用领域

一体化LED灯泡
LED光源模组
LED驱动电源
智能LED照明应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	8.8V~25.5V
	通道数	1
	调光	模拟；PWM
