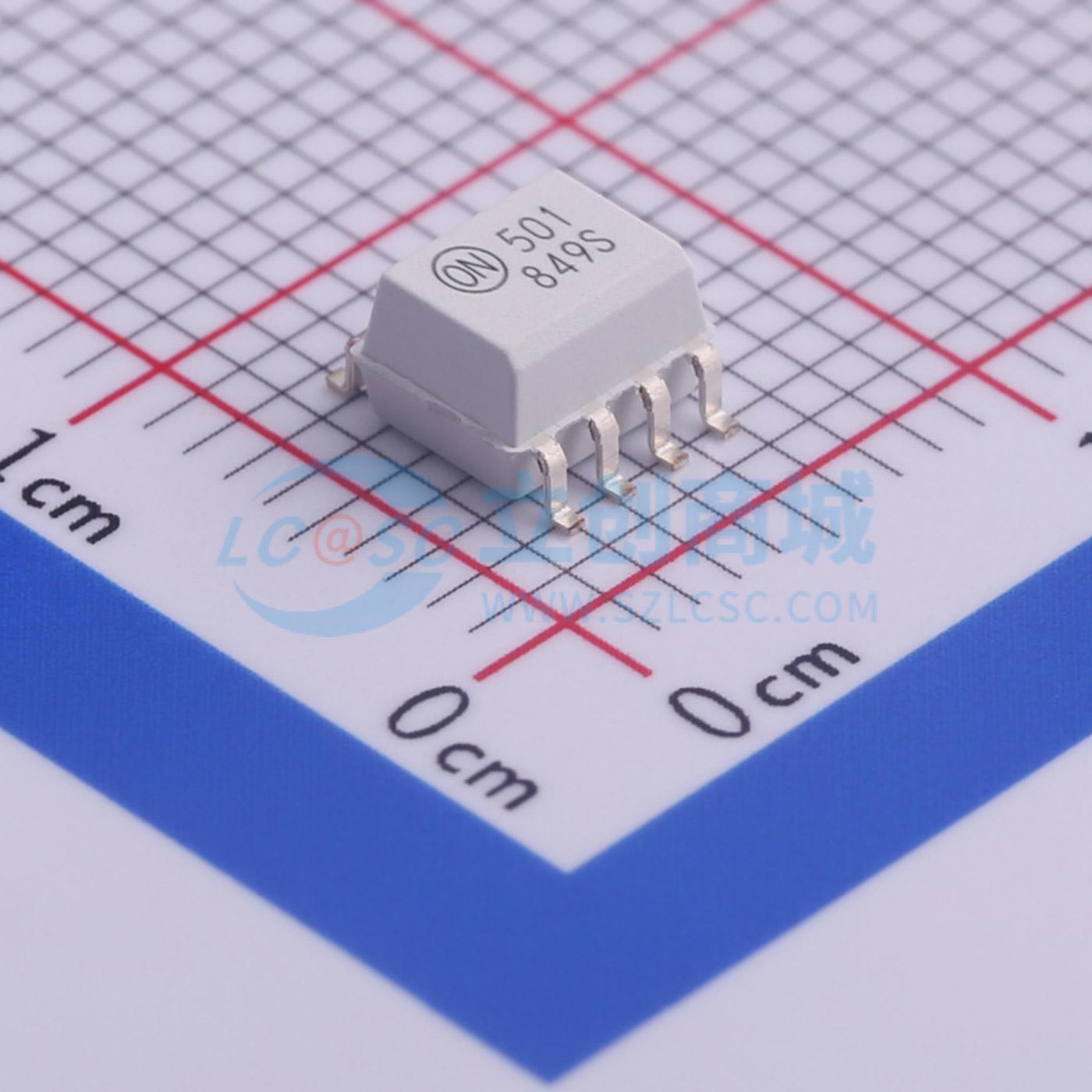

温馨提醒：图片仅供参考，商品以实物为准

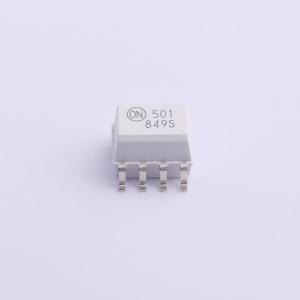

HCPL0501
高速晶体管光耦合器，单通道和双通道可选，采用紧凑型8引脚小外形封装，独立偏置连接提高速度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HCPL05XX和HCPL04XX光电耦合器包含一个砷化铝镓LED，它光耦合到紧凑型8引脚小尺寸封装中一个高速光电探测器晶体管。
- 品牌名称
- onsemi(安森美)
- 商品型号
- HCPL0501
- 商品编号
- C463998
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.259克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.45V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电流传输比(CTR)最小值 | 15% | |
| 电流传输比(CTR)最大值/饱和值 | 50% | |
| 正向电流(If) | 25mA | |
| 功能特性 | 集电极开路输出 |
应用领域
- 线路接收器
- 脉冲变压器替代
- 输出接口至CMOS-LSTTL-TTL
- 宽带宽模拟耦合
