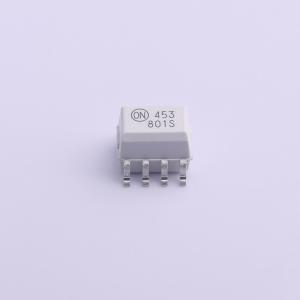

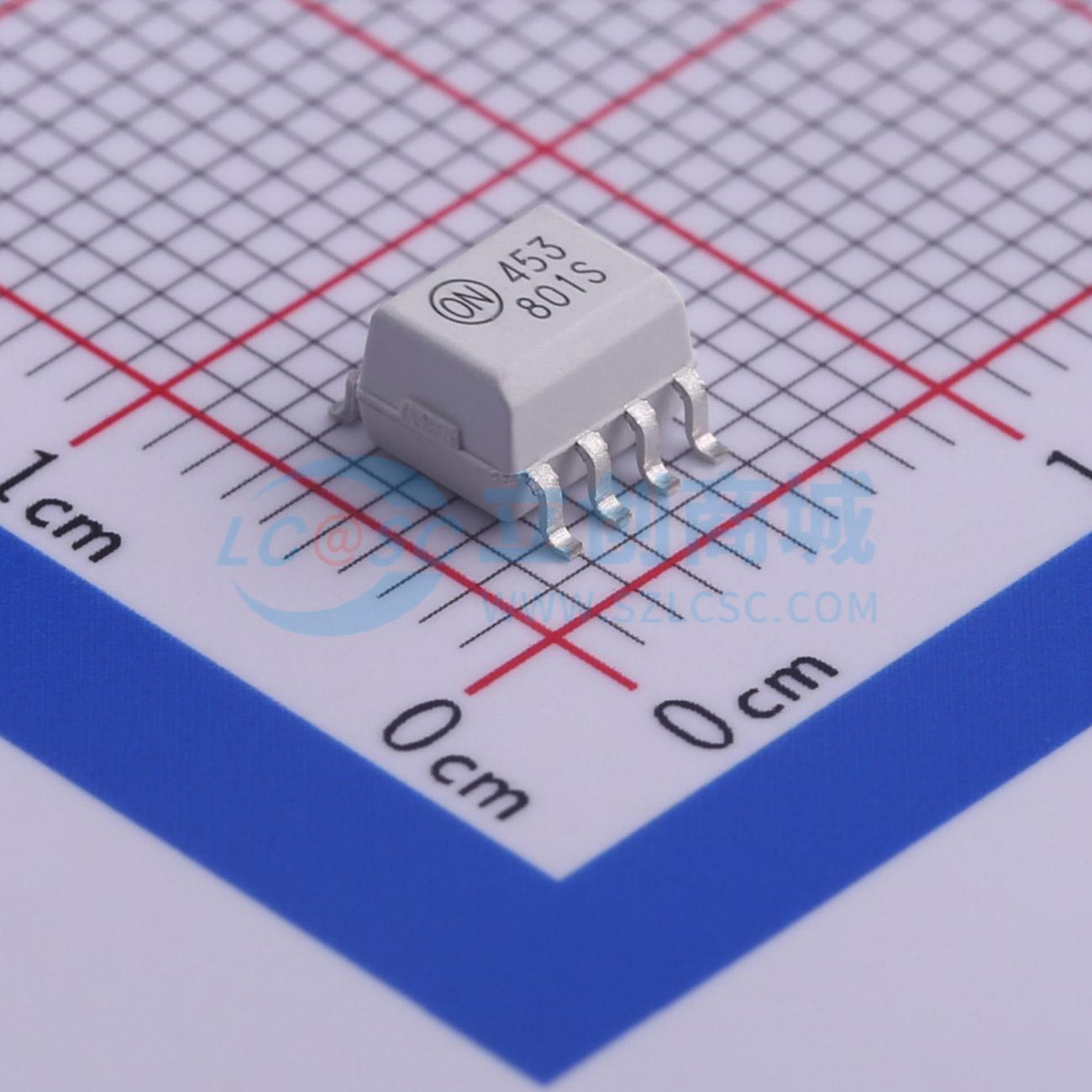

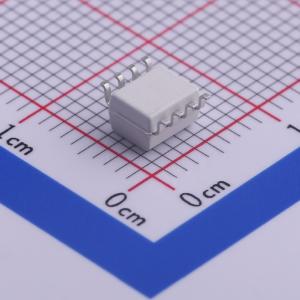

HCPL0453R2
HCPL0453R2
- 描述
- HCPL05XX 和 HCPL04XX 光耦合器由于高速光电检测器晶体管进行光耦合的 AlGaAs LED 组成，采用紧凑的 8 引脚小外形封装。用于光电二极管偏置的单独联接降低了输入晶体管的基极-集极电容，与传统光电晶体管相比，速度提高了若干个数量级。HCPL04XX 器件没有与引线结合的基板，可实现更大噪声裕度。HCPL053X 器件每个封装具有两个沟道，具有最佳安装密度。
- 品牌名称
- onsemi(安森美)
- 商品型号
- HCPL0453R2
- 商品编号
- C463997
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.45V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 30V | |
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电流传输比(CTR)最小值 | 19% | |
| 电流传输比(CTR)最大值/饱和值 | 50% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 25mA |
应用领域
- 线路接收器
- 脉冲变压器替代
- 输出接口至CMOS-LSTTL-TTL
- 宽带宽模拟耦合
