FPF2110

FPF2108-FPF2110是一系列负载开关，为可能遇到大电流条件的系统和负载提供全面保护。这些设备包含一个0.125Ω的限流P沟道MOSFET，可以在1.8-5.5V的输入电压范围内工作。内部反向电流阻断功能可以防止在MOSFET关闭且输出电压高于输入电压时电流流动。开关控制通过逻辑输入（ON）实现，能够直接与低压控制信号接口。每个部件都包含热关断保护，在持续过流条件下导致过度发热时，会关闭开关以防止损坏部件。

当开关电流达到电流限制时，部件将以恒定电流模式运行，以防止过大电流造成损害。对于FPF2108，如果在10ms后恒定电流状态仍然存在，部件将关闭开关并将故障信号引脚（FLAGB）拉低。直到ON引脚重新触发前，开关将保持关闭状态。对于FPF2109和FPF2110，一旦出现电流限制情况，就会立即将故障信号引脚拉低，并且部件将保持在恒定电流模式，直到开关电流低于电流限制为止。FPF2109的最小电流限制为200mA，而FPF2108和FPF2110的最小电流限制为400mA。

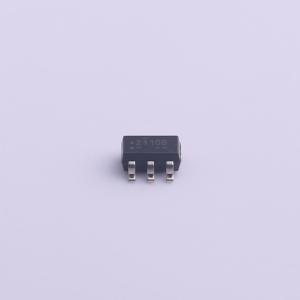

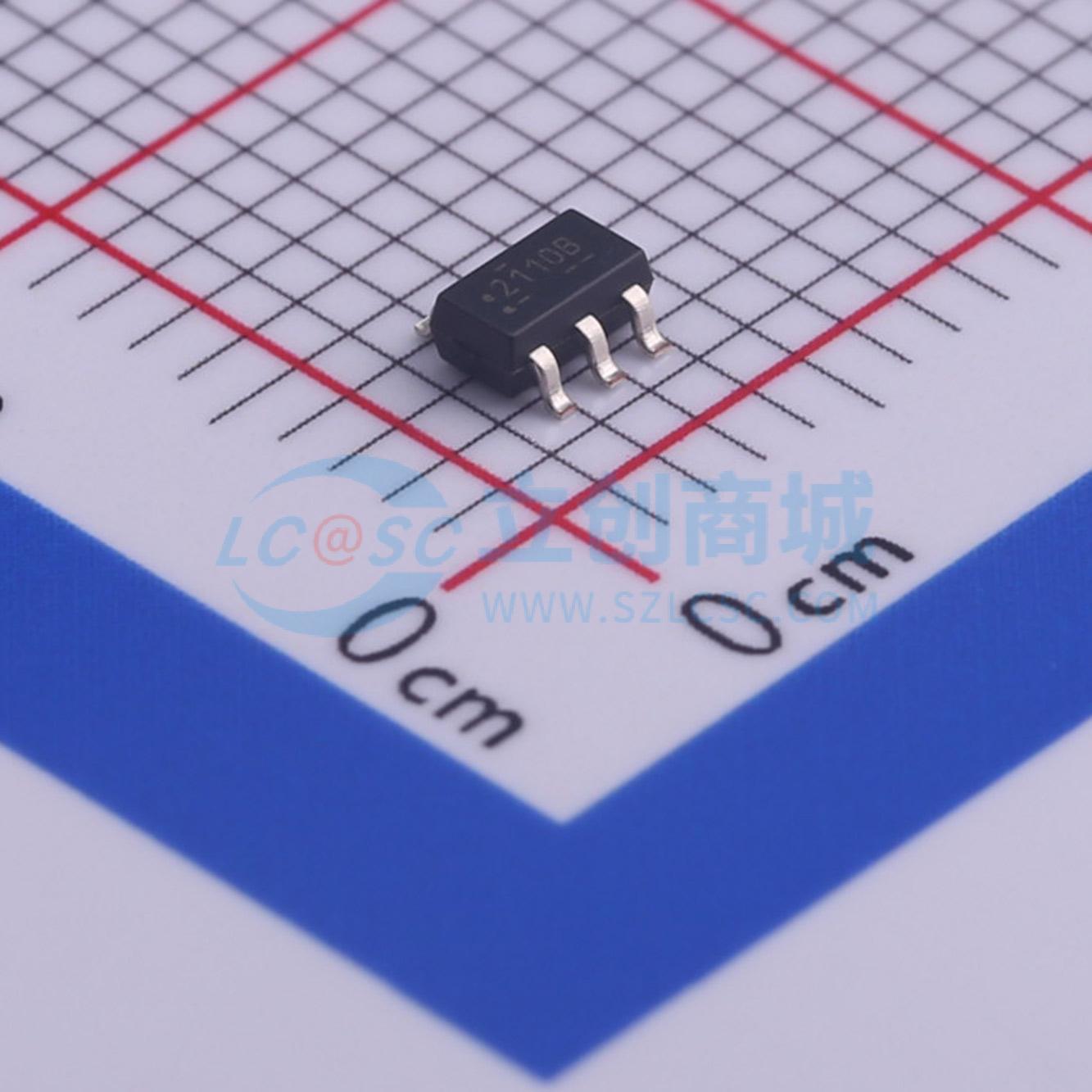

这些部件采用节省空间的5引脚SOT23封装。

• 输入电压范围 1.8V 至 5.5V
• 受控启动
• 200mA 和 400mA 电流限制选项
• 欠压闭锁
• 热关断
• 关断电流小于 2µA
• 快速电流限制响应时间：3µs 对中等过流，20ns 对严重短路
• 反向电流阻断
• 故障屏蔽
• 符合 RoHS 标准

• PDA
• 手机
• GPS 设备
• MP3 播放器
• 数码相机
• 外设端口
• 热插拔电源
