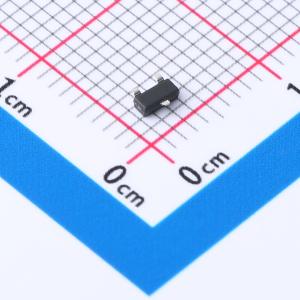

温馨提醒：图片仅供参考，商品以实物为准
SZSM05T1G
单向ESD 5V截止 峰值浪涌电流：17A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此类双路单片硅二极管适用于需要保护功能的应用。此类器件适合用于电压和 ESD 敏感设备，如计算机、打印机、商务机、通信系统、医疗设备等应用。其双结共阳极设计仅使用一个封装即可保护两个单独的线路。此类器件适用于板空间非常宝贵的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZSM05T1G
- 商品编号
- C464136
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0265克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 225pF |
商品概述
这些双片式硅浪涌保护二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。其双结共阳极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
商品特性
- SOT−23封装，可实现两种独立的单向配置或单一的双向配置
- 工作峰值反向电压范围：5.0 V至36 V
- 峰值功率：300瓦（8/20 μs）
- 低泄漏电流：1.0 μA
- 可燃性等级：UL 94 V - 0
- 汽车及其他需要独特场地和控制变更要求的应用采用SZ前缀；符合AEC−Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件为无铅产品
应用领域
- 计算机接口保护
- 微处理器保护
