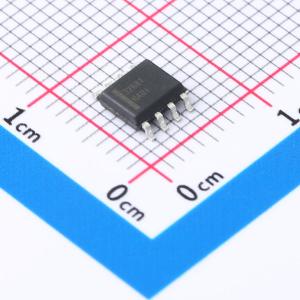

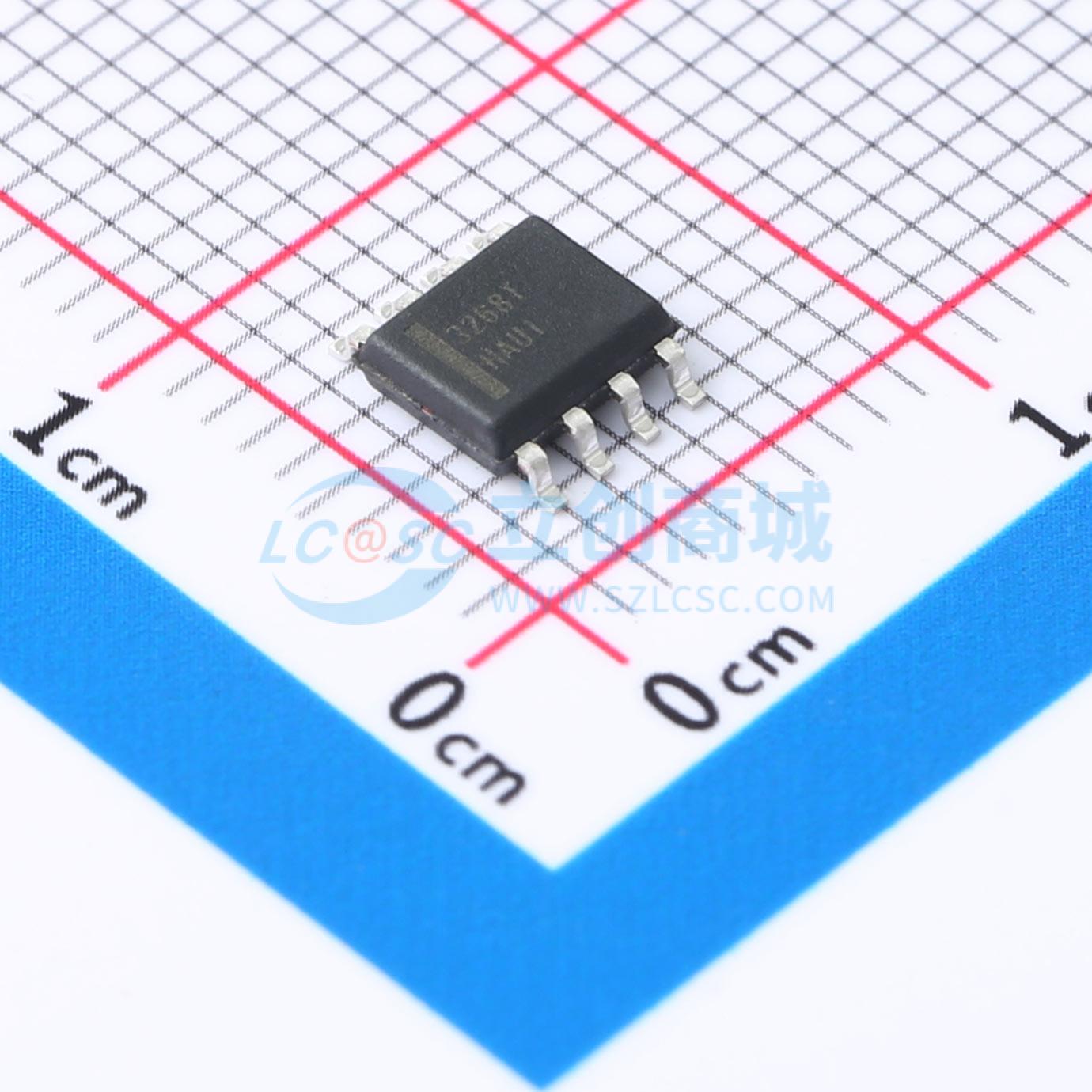

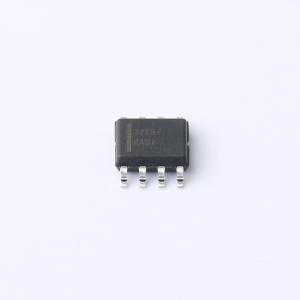

FAN3268TMX
2A低电压PMos-NMos桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- FAN3268 双 2A 门极驱动器适用于在以最高 18 V 的电压轨运行的电机控制应用中驱动高压侧 P 沟道 MOSFET 和低压侧 N 沟道 MOSFET。该驱动器具有 TTL 输入阈值，提供从逻辑输入的缓冲和电平转换功能。内部电路提供欠电压锁闭功能，可在 VDD 电源电压低于运行水平时阻止输出开关设备运行。内部 100kΩ 电阻会将非反向输出低电平和反向输出偏置到 VDD，以便在启动间隔期间，逻辑控制信号不存在时保持外部 MOSFET 的关断状态。FAN3268 驱动器集成了用于最终输出级的 MillerDrive 结构。此双极 MOSFET 组合在 MOSFET 打开/关闭过程的米勒平坦区阶段提供高电流，可最大程度降低开关损耗，同时可提供轨对轨电压摆幅和逆向电流功能。FAN3268 具有两个独立的启用引脚，如果未联接则默认为导通状态。如果用于非反向沟道 A 的启用引脚拉低，OUTA 则强制为低电平；如果用于反向沟道 B 的启用引脚拉低，OUTB 则强制为高电平。如果一个输入保持未联接，内部电阻则会偏置多个输入，以便外部 MOSFET 为关断状态。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN3268TMX
- 商品编号
- C464150
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 12ns | |
| 下降时间(tf) | 9ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
FAN3268双路2 A栅极驱动器经过优化，可驱动电机控制应用中的高端P沟道MOSFET和低端N沟道MOSFET，其工作电压轨最高可达18 V。该驱动器具有TTL输入阈值，并可对逻辑输入进行缓冲和电平转换。内部电路具备欠压锁定功能，当VDD电源电压低于工作电平，可防止输出开关器件工作。内部100 kΩ电阻将同相输出端偏置为低电平，反相输出端偏置为VDD，从而在启动期间（此时可能没有逻辑控制信号）使外部MOSFET保持关断状态。 FAN3268驱动器的末级输出采用了MillerDrive架构。这种双极 - MOSFET组合在MOSFET导通/关断过程的米勒平台阶段提供大电流，以最大限度地降低开关损耗，同时提供轨到轨电压摆幅和反向电流能力。 FAN3268有两个独立的使能引脚，若未连接则默认开启。若同相通道A的使能引脚被拉低，OUTA将被强制拉低；若反相通道B的使能引脚被拉低，OUTB将被强制拉高。若输入引脚未连接，内部电阻会对输入进行偏置，使外部MOSFET关断。
商品特性
- 4.5 V至18 V工作范围
- 在电机控制或降压应用中驱动高端PMOS和低端NMOS
- 当VDD低于欠压锁定（UVLO）阈值时，反相通道B（通过内部100 kΩ电阻）将高端PMOS器件偏置为关断状态
- TTL输入阈值
- VOUT = 6 V时，灌电流2.4 A/拉电流1.6 A
- 无输入时，内部电阻使驱动器关断
- MillerDrive技术
- 8引脚SOIC封装
- 环境温度范围为 -40℃至 +125℃
- 这是一款无铅器件
应用领域
- 采用PMOS/NMOS半桥配置的电机控制
- 采用高端PMOS器件的降压转换器；可实现100%占空比运行
- 采用高端PMOS开关的逻辑控制负载电路
