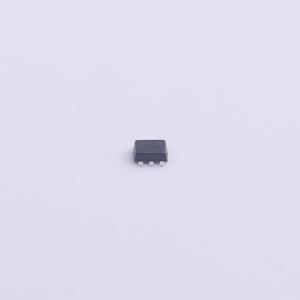

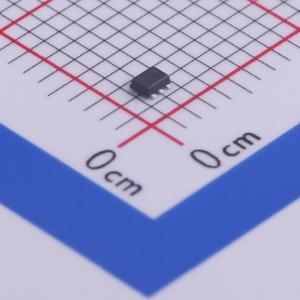

NUP4102XV6T1G
6引脚双向四通道TVS阵列
- 描述
- 该双向瞬态抑制器阵列适用于需要瞬态过电压保护能力的应用。它用于瞬态电压和静电放电敏感设备，如计算机、打印机、手机、医疗设备等。其集成设计采用单个SOT-563封装，为四条独立线路提供双向保护。该器件适用于电路板空间有限的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NUP4102XV6T1G
- 商品编号
- C464100
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 75W@8/20us | |
| 击穿电压 | 13.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 13pF |
商品概述
这款 6 引脚双向瞬态抑制器阵列专为需要瞬态过压保护功能的应用而设计。适用于瞬态电压和静电放电敏感设备，如计算机、打印机、手机、医疗设备等应用场景。其集成设计采用单个 SOT - 563 封装，可为四条独立线路提供双向保护。该器件非常适合电路板空间有限的情况。
商品特性
- 单个 SOT - 563 封装为四条线路提供双向保护
- 峰值功率耗散 - 75 W（8x20 μsec 波形）
- 低漏电流（12 V 时为 100 nA）
- 低电容（< 15 pF）
- 符合 JEDEC 标准 JESD22 的静电放电保护
- 机器模型 = C 类
- 人体模型 = 3B 类
- 符合 IEC 61000 - 4 - 2 标准的静电放电保护，15 kV（空气放电），8 kV（接触放电）
应用领域
- GSM 手机及配件
- 其他电话机
- 计算机/打印机/机顶盒
