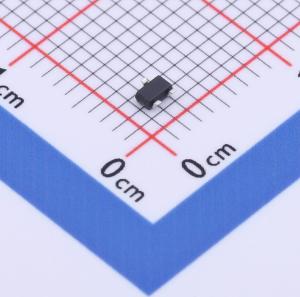

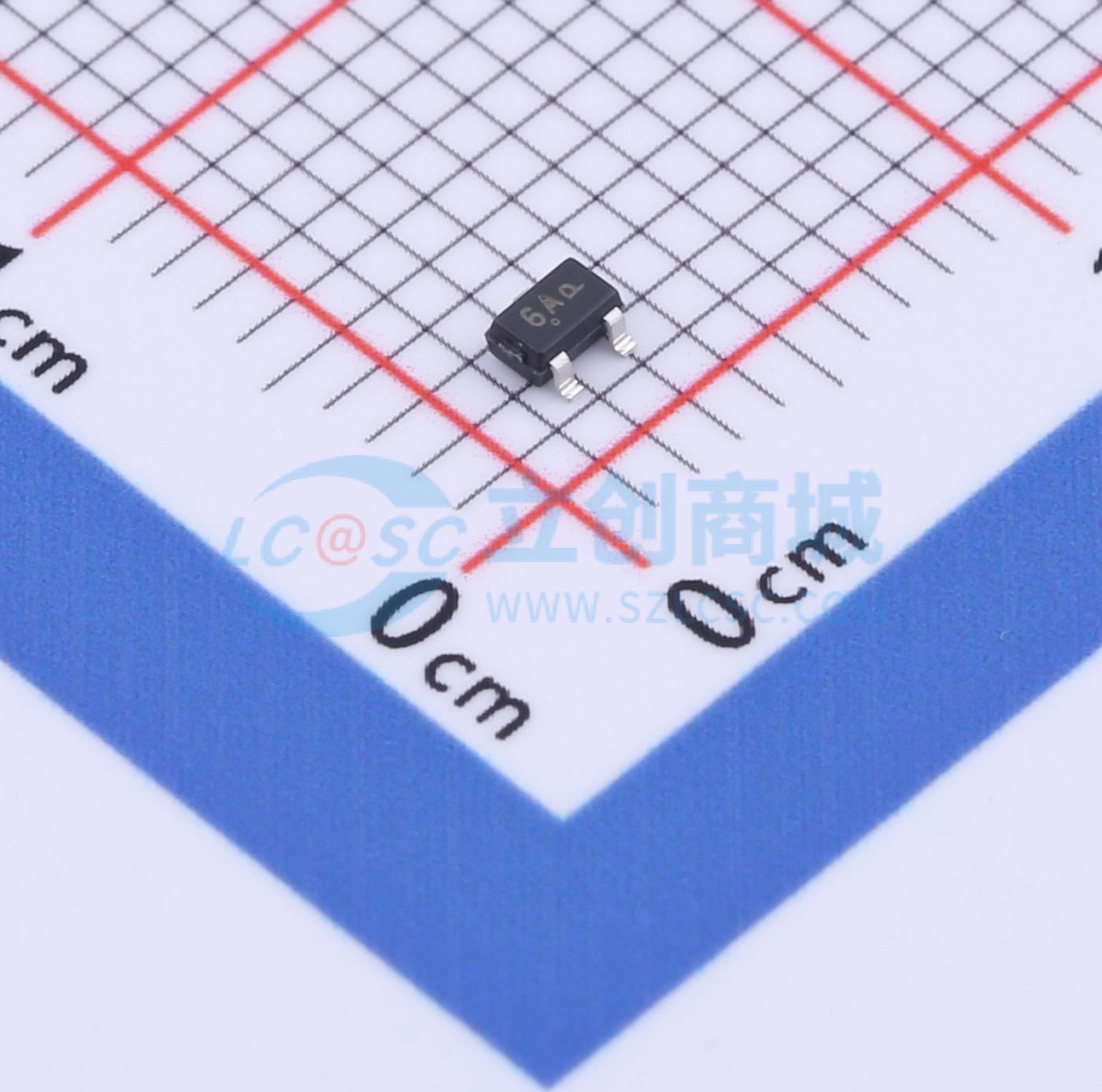

温馨提醒：图片仅供参考，商品以实物为准
SMUN5111T1G
50V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此系列数字晶体管用于替代一个器件及其外部电阻偏置网络。该偏置电阻晶体管 (BRT) 包含一个晶体管和一个由两个电阻组成的单片偏置网络；一个串联基极电阻和一个基极发射电阻。该 BRT 将这些组件集成到了一个器件中，因此不再需要这些外部组件。使用 BRT 可以同时降低系统成本和板空间。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SMUN5111T1G
- 商品编号
- C464119
- 商品封装
- SC-70(SOT-323)
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 202mW | |
| 直流电流增益(hFE) | 35@10mA,10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.8V | |
| 最大输入电压(VI(off)) | 1.2V | |
| 输出电压(VO(on)) | 200mV | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ |
商品概述
该系列数字晶体管旨在取代单个器件及其外部电阻偏置网络。偏置电阻晶体管（BRT）包含一个带有由两个电阻组成的单片偏置网络的单晶体管，即一个串联基极电阻和一个基极 - 发射极电阻。BRT通过将这些单独的组件集成到单个器件中，从而省去了这些组件。使用BRT可以降低系统成本并减少电路板空间。
商品特性
- 简化电路设计
- 减少电路板空间
- 减少元件数量
- 用于汽车和其他需要独特产地和控制变更要求的应用的S和NSV前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），且符合RoHS标准
