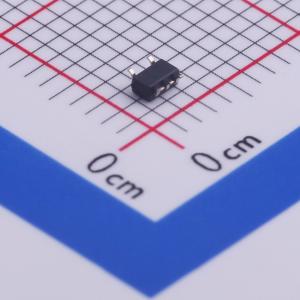

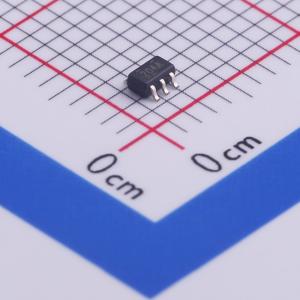

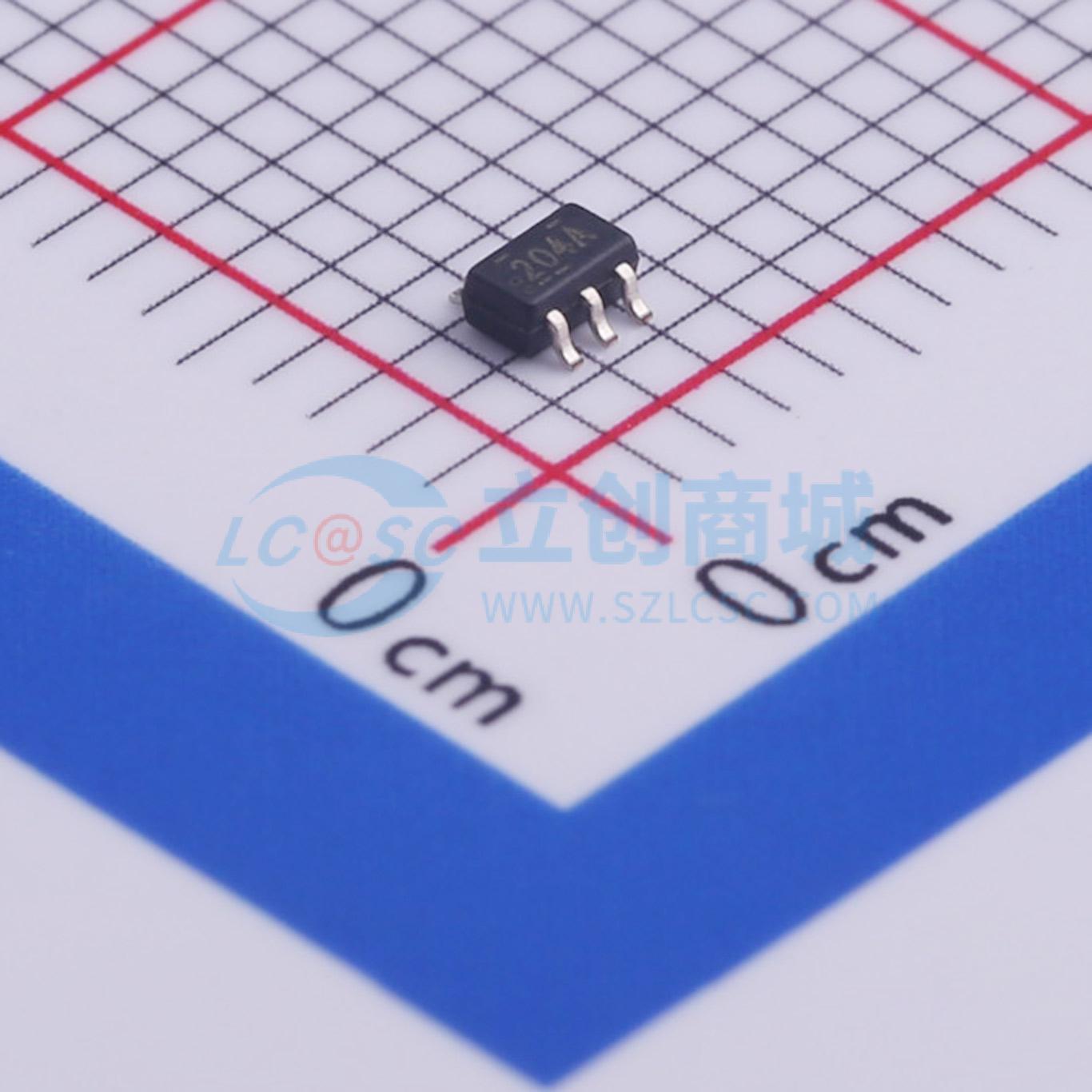

FPF2004

FPF2004

描述

FPF2000 至 FPF2007 是一系列负载开关，可为可能遇到大电流情况的系统和负载提供全面保护。这些器件包含一个 0.7 Ω 限流 P 沟道 MOSFET，可在 1.8 - 5.5 V 的输入电压范围内工作。开关控制通过一个逻辑输入（ON）实现，该输入能够直接与低压控制信号接口。每个器件都包含热关断保护功能，当持续过流情况导致过热时，会关闭开关以防止器件损坏。当开关电流达到限流值时，器件将以恒流模式工作，以防止过大电流造成损坏。对于 FPF2000 - FPF2002 和 FPF2004 - FPF2006，如果恒流情况在 10ms 后仍然存在，这些器件将关闭开关并将故障信号引脚（FLAGB）拉低。FPF2000、FPF2001、FPF2004 和 FPF2005 具有自动重启功能，如果 ON 引脚仍然有效，将在 80 ms 后再次打开开关。FPF2002 和 FPF2006 没有此自动重启功能，因此开关将保持关闭状态，直到 ON 引脚进行一次开关操作。对于 FPF2003 和 FPF2007，限流情况将立即将故障信号引脚拉低，并且器件将保持在恒流模式，直到开关电流降至限流值以下。对于 FPF2000 至 FPF2003，最小限流值为 50 mA，而 FPF2004 至 FPF2007 的最小限流值为 100 mA。这些器件采用节省空间的 5 引脚 SC - 70 封装。FPF2000 - FPF2007 是限流开关，可保护可能因大电流应用而损坏或中断的系统和负载。每个器件的核心是一个 0.7 Ω 的 P 沟道 MOSFET 和一个控制器，该控制器能够在 1.8 - 5.5 V 的宽输入工作范围内工作。控制器通过限流、欠压锁定和热关断功能防止系统故障。限流值预设为 50 mA 或 100 mA。

品牌名称

onsemi(安森美)

商品型号

FPF2004

商品编号

C463263

商品封装

SC-70-5​

包装方式

编带

商品毛重

0.016克(g)
