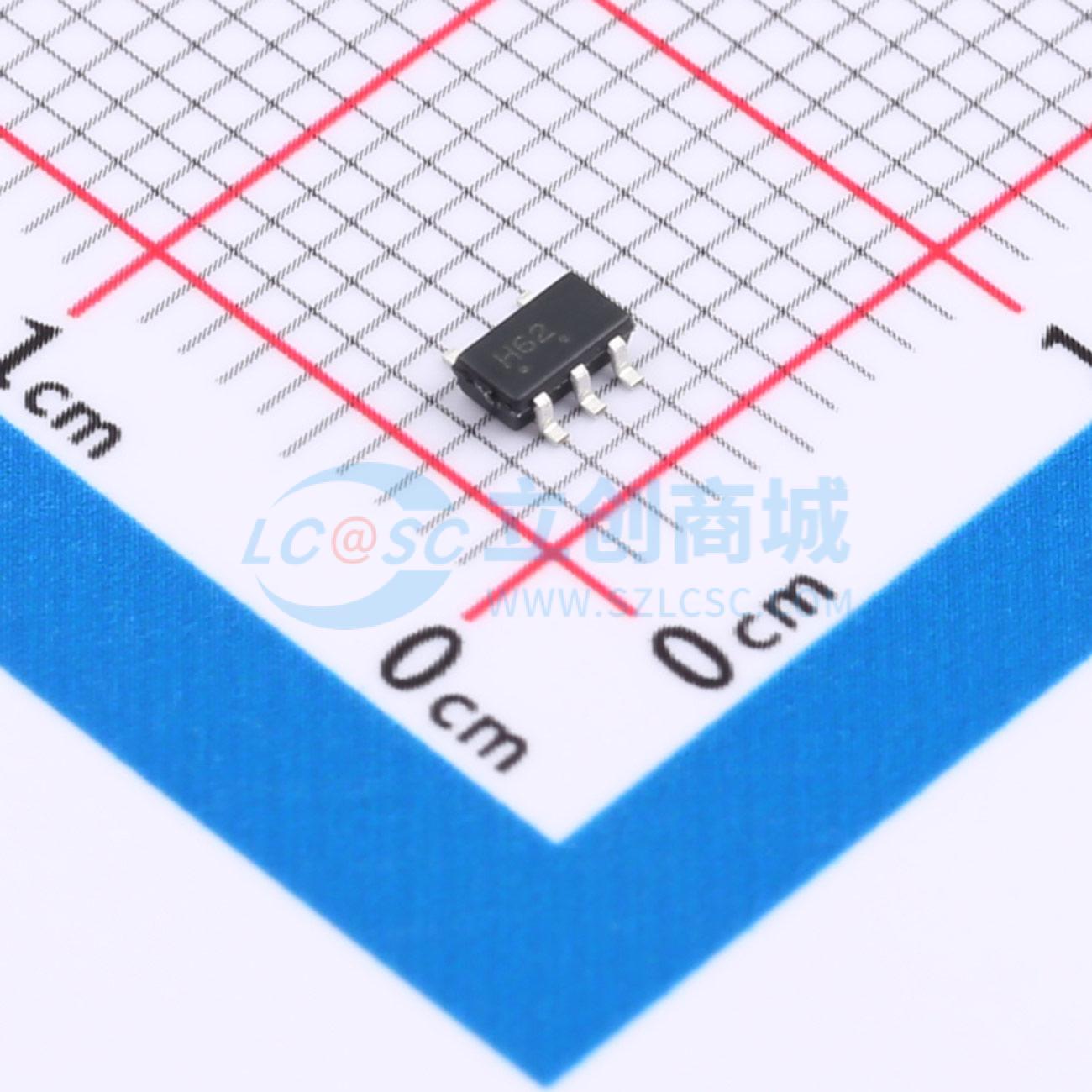

温馨提醒：图片仅供参考，商品以实物为准
MC74HC1GU04DTT1G
单路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MC74HC1GU04 是一款采用超小尺寸封装的单路无缓冲反相器。与 MC74HC 系列相比，MC74HC1G0U04 的输出驱动电流为其 1/2。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC1GU04DTT1G
- 商品编号
- C463304
- 商品封装
- TSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.0421克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V~4.8V | |
| 输入低电平(VIL) | 300mV~1.2V | |
| 输出高电平(VOH) | 2.7V；1.8V；4V；5.5V | |
| 低电平范围(VOL) | 100mV；100mV；100mV；100mV | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 工作温度 | -55℃~+125℃ |
商品概述
MC74HC1GU04 是一种小型封装的单未缓冲反相器。MC74HC1G0U04 的输出驱动电流是 MC74HC 系列的一半。
特性包括：
- 高速：tpD = 7 ns（典型值）在 VCC = 5 V
- 低功耗：ICC = 1 μA（最大值）在 TA = 25℃
- 高噪声抗扰度
- 平衡的传播延迟（tPLH = tPHL）
- 对称的输出阻抗（IOH = IOL = 2 mA）
- 芯片复杂度：<100 FETs
- NLV 前缀适用于汽车及其他需要独特站点和控制变更要求的应用；符合 AEC-Q100 标准且具备 PPAP 能力
- 无铅、无卤素/无溴化阻燃剂，符合 RoHS 标准
