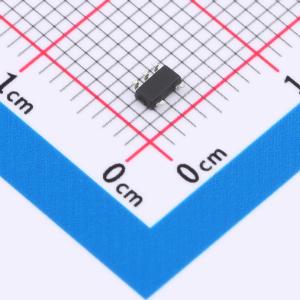

温馨提醒：图片仅供参考，商品以实物为准
NC7SU04M5X
NC7SU04M5X
- 描述
- NC7SU04 是一款特殊用途单 CMOS 逆变器。该逆变器电路带有一个无缓冲级，可用于晶体振荡器应用。它不用于逻辑反相应用。先进的硅门极 CMOS 制造工艺确保了基于 VCC 宽范围的高速、低功耗电路运行。ESD 保护二极管内置功能可保护输入和输出的 VCC 和 GND 轨。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7SU04M5X
- 商品编号
- C464228
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V~4.8V | |
| 输入低电平(VIL) | 300mV~1.2V | |
| 输出高电平(VOH) | 2.5V；2V；4V；5.5V | |
| 低电平范围(VOL) | 500mV；500mV；500mV；200mV | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 系列 | 7SU系列 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 节省空间的SOT23或SC70 5引脚封装
- 超小型MicroPak无引脚封装
- 适用于晶体振荡器应用，无需缓冲
- 低静态功耗；|cc<1 μA
- 平衡输出驱动；2 mA |OL，-2 mA |OH
- 宽VCC工作范围；2V-6V
- 指定3V工作时的平衡传播延迟
