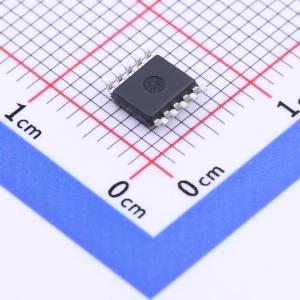

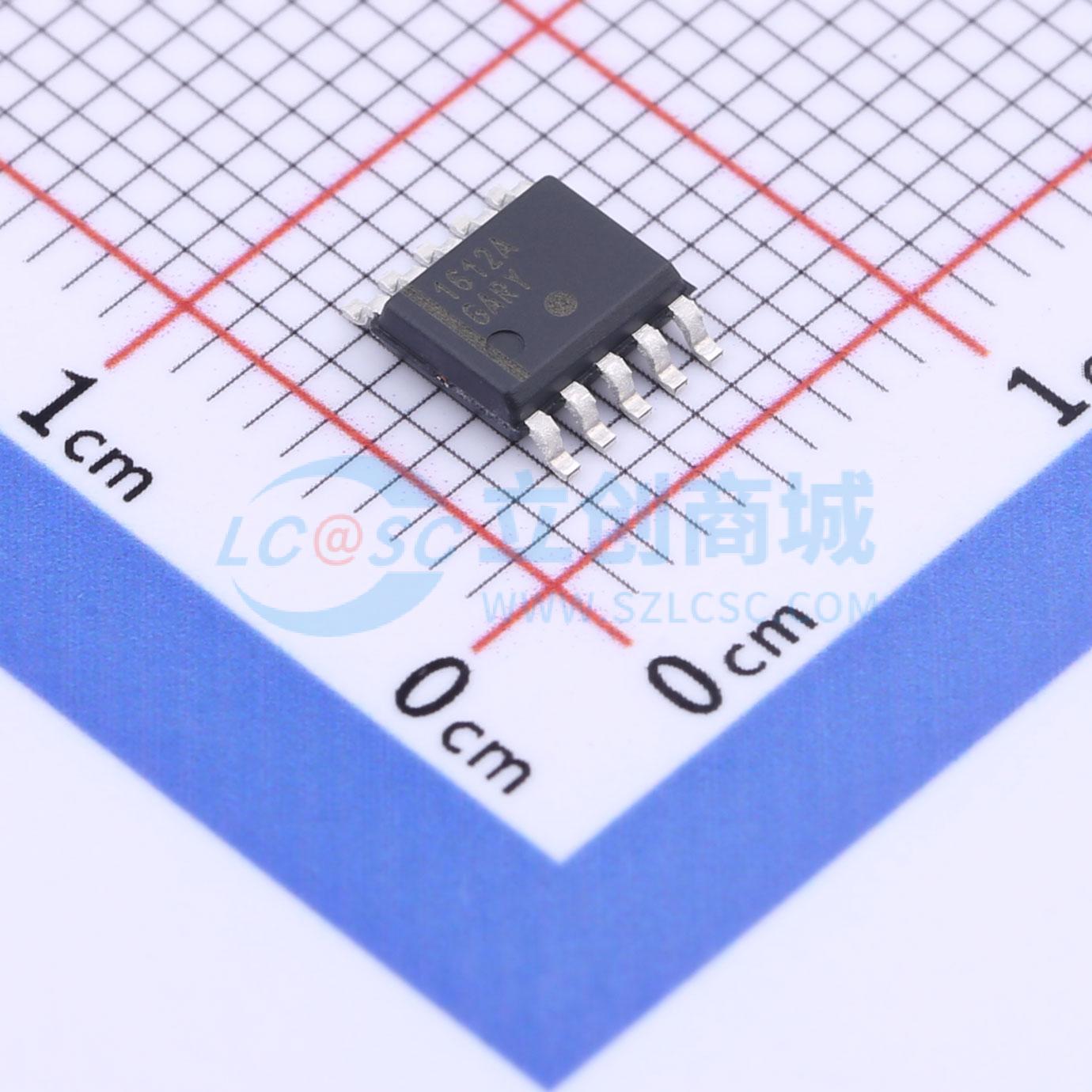

温馨提醒：图片仅供参考，商品以实物为准

NCP1612ADR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1612 是一款有源功率因数校正 (PFC) 控制器，专门用作 AC-DC 适配器、平板电视、照明镇流器和其他中等功率离线转换器中的升压预转换器。该控制器基于创新的电流控制频率折回 (CCFF) 方法。在此模式下，当电感器电流超过编程值时，该电路通常以临界导通模式 (CrM) 运行。当电流低于此预设水平时，NCP1612 会将频率线性下降，当电流为空值时大约降至 20 kHz。CCFF 可在标称负载和轻型负载下最大程度提高能效。尤其待机损耗降至最低。该控制器具有丰富的保护功能组合，可正确处理运行和故障情况下的电源阵列。此器件具有专门的 PFC_Okay 输出，尤其适用于 LLC 控制器的 PFC 级。
品牌名称: onsemi(安森美)
商品型号: NCP1612ADR2G
商品编号: C464238
商品封装: SOP-10
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

NCP1612旨在基于创新的电流控制频率折返（CCFF）方法驱动PFC升压级。在这种模式下，当电感电流超过可编程值时，电路通常工作在临界导通模式（CrM）。当电流低于此预设水平时，当电流为零时，NCP1612会将频率线性衰减至约20 kHz。CCFF可在标称负载和轻负载下实现效率最大化。特别是，待机损耗可降至最低。与FCCrM控制器一样，即使在开关频率降低时，内部电路也能实现接近单位功率因数。该电路采用SO - 10封装，还集成了构建坚固紧凑PFC级所需的功能，只需少量外部元件。

商品特性

接近单位功率因数
临界导通模式（CrM）
电流控制频率折返（CCFF）：在低电流水平下强制低频运行
导通时间调制，以在CCFF模式下保持适当的电流整形
接近电源零交叉处的跳周期模式
快速电源/负载瞬态补偿（动态响应增强器）
谷底导通
高驱动能力：-500 mA / +800 mA
Vcc范围：9.5 V至35 V
低启动功耗
电源范围检测
pfcOK信号
这是一款无铅器件
用于冗余的快速过压保护（FOVP）独立引脚
软过压保护
欠压检测
平滑启动操作的软启动（A、A1、A2和A3版本）
过流限制
若未连接反馈则禁用保护
热关断
锁存关断能力
若旁路二极管短路则进行低占空比操作
接地引脚开路故障监测
饱和电感保护

应用领域

电脑电源
所有需要功率因数校正的离线电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	工作模式	CRM
	工作电压	9.5V~35V

	属性	参数值
	拉电流(IOH)	500mA
	灌电流(IOL)	800mA
	工作电流	2mA
	工作温度	-40℃~+125℃
