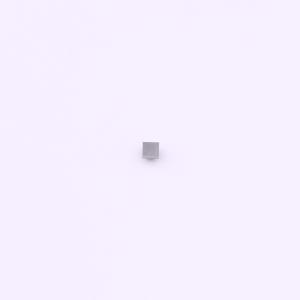

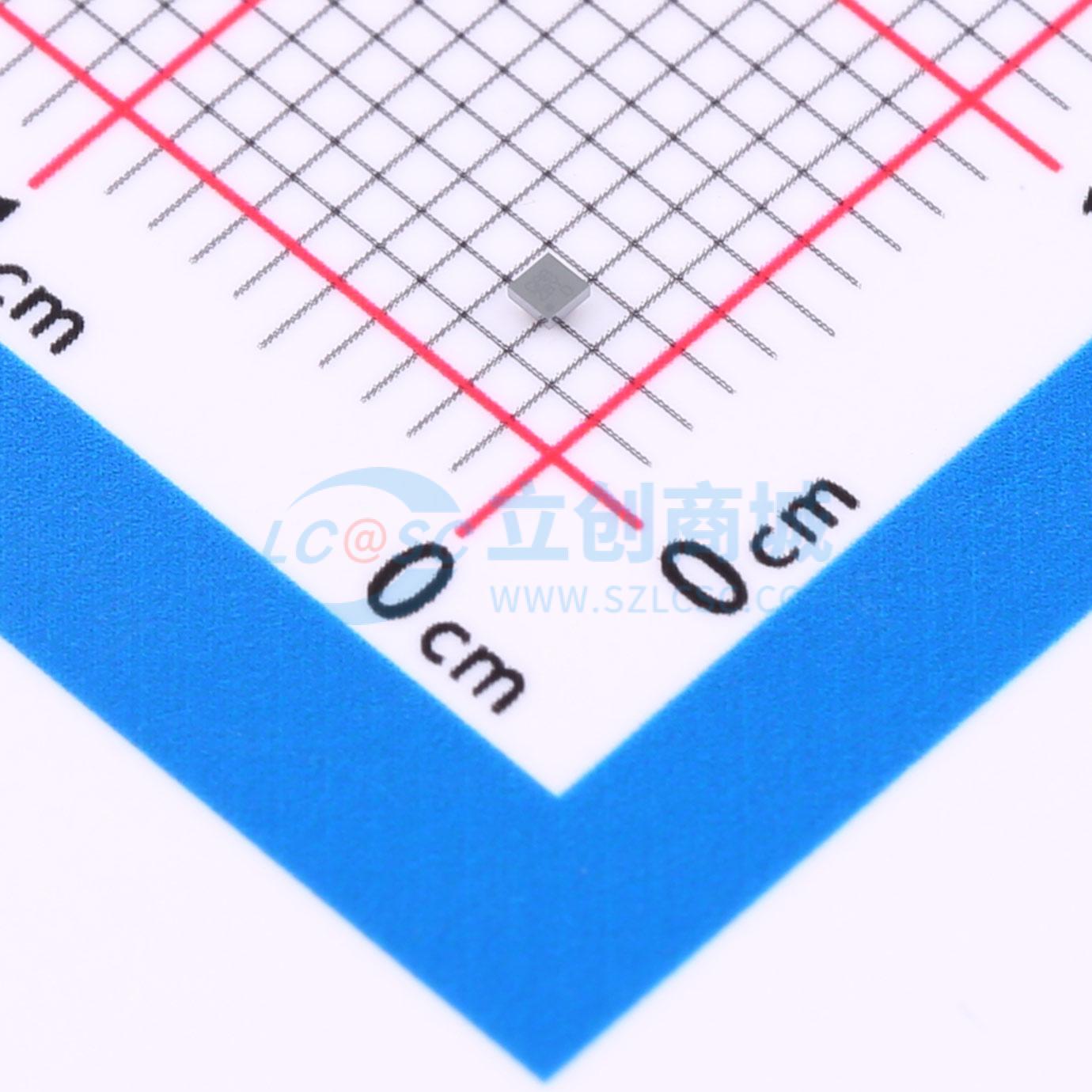

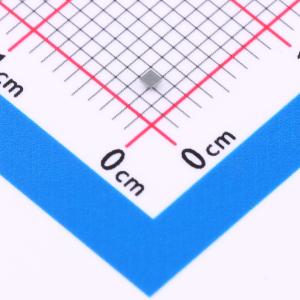

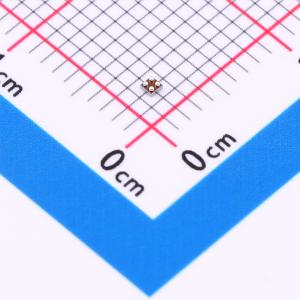

温馨提醒：图片仅供参考，商品以实物为准
FPF1504LUCX
先进负载管理开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FPF1504/FPF1504L 是 IntelliMAX 系列的低 RDS P 沟道 MOSFET 负载开关。集成式摆率控制利用电容负载防止电源应用中很常见的电源轨过大冲击电流。此外，FPF1504/FPF1504L 具有输出放电功能。输入电压范围为 1.0 V 至 3.6 V，以满足当今移动设备的电源需求。开关控制由能够直接连接嵌入式处理器中的低电压 CMOS 控制信号和 GPIO 的逻辑输入（ON 引脚）完成。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FPF1504LUCX
- 商品编号
- C463737
- 商品封装
- WLCSP-4(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.0245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1A | |
| 工作电压 | 1V~3.6V | |
| 导通电阻 | 15mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
FPF1504/FPF1504L是低RDSP沟道MOSFET负载开关。集成的压摆率控制可防止过量浪涌电流干扰电源应用中通用的电容负载的电源电压轨。此外，FPF1504/FPF1504L具有输出放电功能。 输入电压的工作范围为1.0V到3.6V，可满足当今移动设备的供电要求。开关控制是通过能够直接连接嵌入式处理器中的低压CMOS控制信号和GPIO的逻辑输入(ON引脚)来实现的。
商品特性
- 1.0至3.6V的输入电压工作范围
- 典型RDS(ON)：
- 15 mΩ(VIN = 3.3 V时)
- 20 mΩ(VIN = 1.8 V时)
- VIN = 1.0 V时为40 mΩ
- 转换速率控制
- 输出放电功能
- 小于1 μA的低静态电流
- 静电放电保护：4000 V HBM，2000 V CDM
- 兼容GPIO/CMOS的使能电路
- 高电平有效版本和低电平有效版本
应用领域
- 移动设备和智能手机
- 便携式媒体设备
- 数码相机
- 高级笔记本电脑、超便携移动个人电脑和移动互联网设备
- 便携式医疗设备
- 全球定位系统和导航设备
