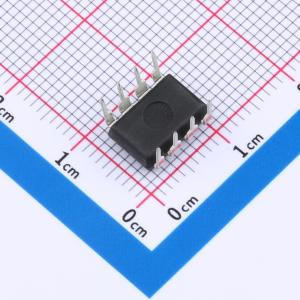

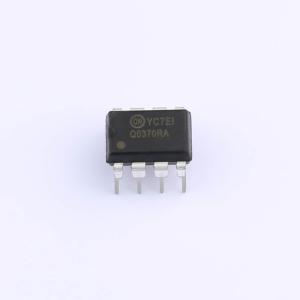

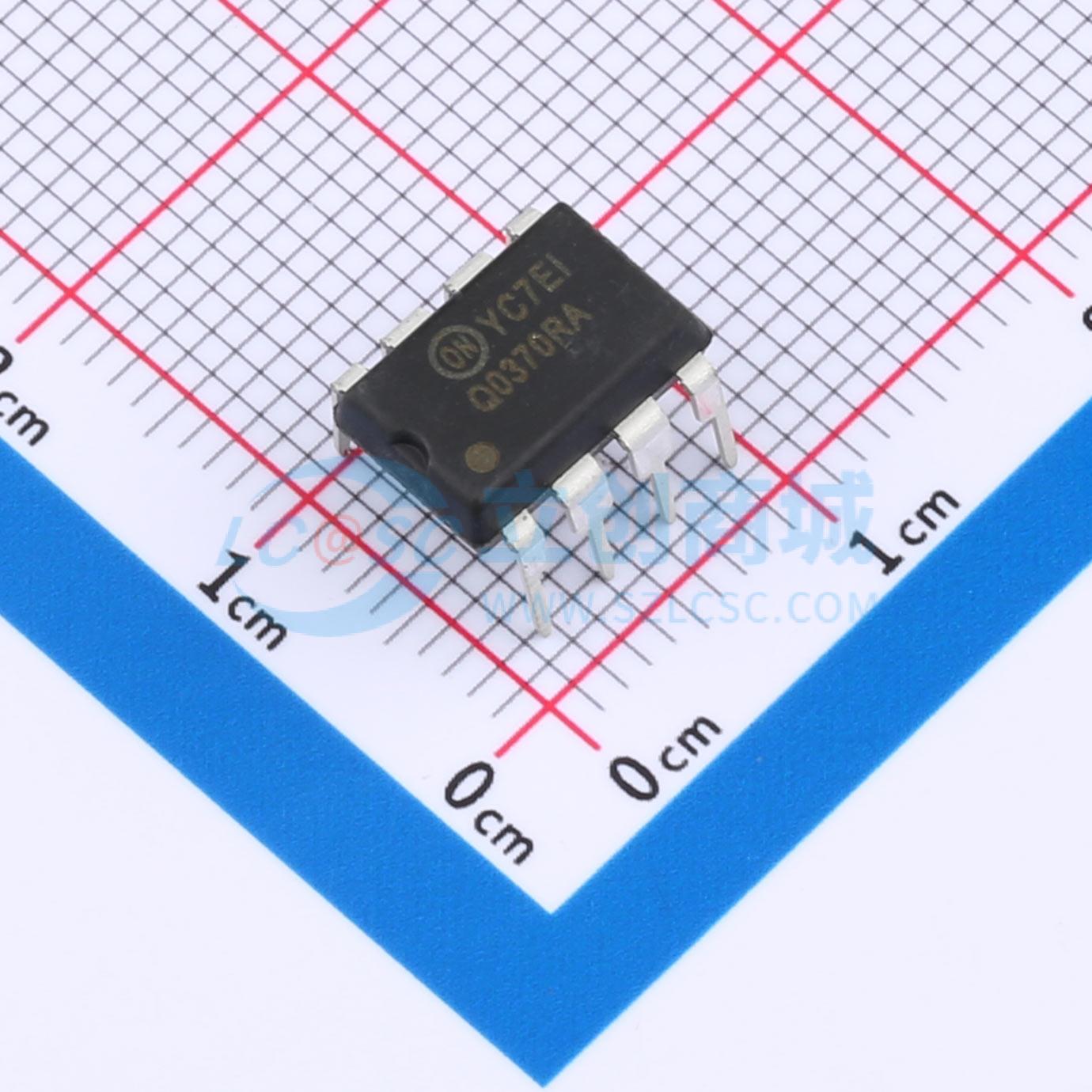

FSQ0370RNA
FSQ0370RNA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FSQ0370 由集成的电流模式脉宽调制 (PWM) 和雪崩坚固的 700V SenseFET 组成。它专门针对高性能离线开关模式电源 (SMPS) 而设计，且所需外部组件数量极少。该集成式 PWM 控制器特性包括固定频率生成振荡器、欠电压 (UVLO) 保护、前缘间隔 (LEB)、优化的门极开/关驱动器、高温关断 (TSD) 保护，用于环路补偿的温度补偿精确源电流以及故障保护电路。与分立 MOSFET 和控制器或 RCC 开关转换器方案相比，FSQ0370 可以降低总部件数量、设计尺寸和重量；同时提高了能效、生产力和系统可靠性。此类器件提供的基本平台适用于 PC 辅助电源等成本高效的反激转换器设计。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSQ0370RNA
- 商品编号
- C463751
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.94克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~20V | |
| 开关频率 | 100kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 60% | |
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+85℃@(Ta) |
商品概述
FSQ0370 由一个集成的电流模式脉冲宽度调制器 (PWM) 和一个耐雪崩的 700V SenseFET 组成。它专为高性能离线开关模式电源 (SMPS) 设计，所需外部元件极少。集成的 PWM 控制器特性包括：固定频率振荡器、欠压锁定 (UVLO) 保护、前沿消隐 (LEB)、优化的栅极导通/关断驱动器、热关断 (TSD) 保护，以及用于环路补偿和故障保护电路的温度补偿精密电流源。 与分立 MOSFET 和控制器或 RCC 开关转换器解决方案相比，FSQ0370 减少了元件总数、设计尺寸和重量，同时提高了效率、生产率和系统可靠性。这些器件提供了一个非常适合设计经济高效的反激式转换器的基础平台，例如用于 PC 辅助电源。
商品特性
- 内部耐雪崩 700V SenseFET
- 在 230VAC 和 0.5W 负载下采用突发模式工作时仅消耗 0.8W 功率
- 精确的固定工作频率：100kHz
- 内部启动电路和内置软启动
- 逐脉冲电流限制、自动重启模式
- 过压保护 (OVP)、过载保护 (OLP)、内部热关断功能 (TSD)
- 欠压锁定 (UVLO)
- 低工作电流：3mA
- 可调峰值电流限制
应用领域
- PC 和服务器的辅助电源
- VCR、SVR、机顶盒、DVD 和 DVCD 播放器的开关模式电源
- 打印机、传真机和扫描仪
- 摄像机适配器
