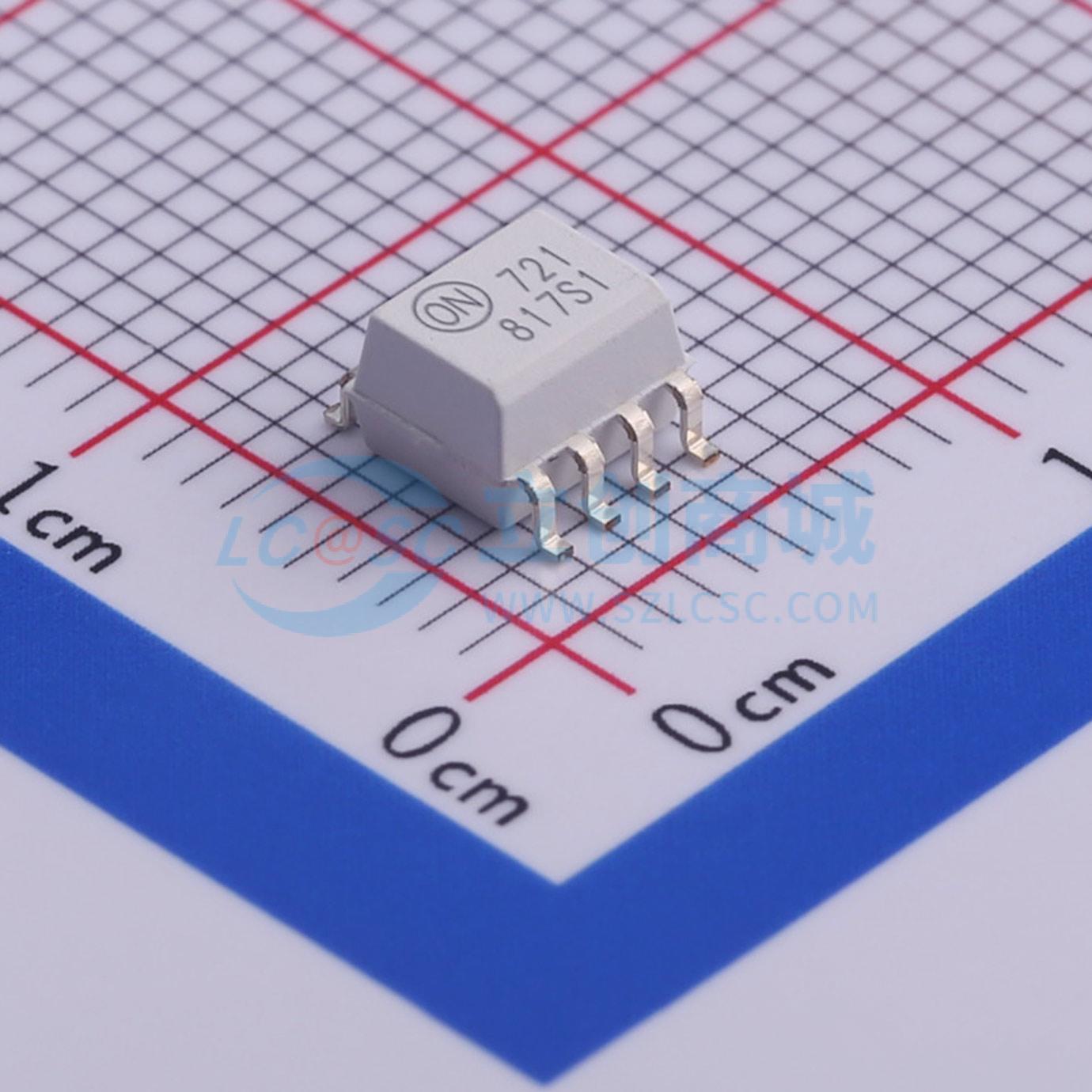

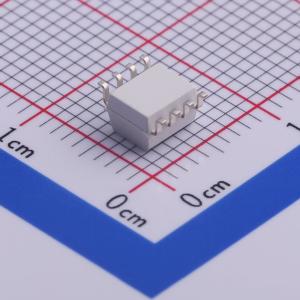

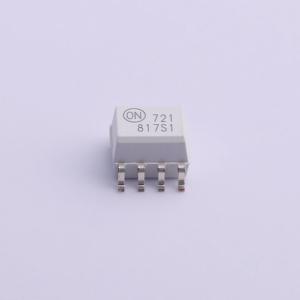

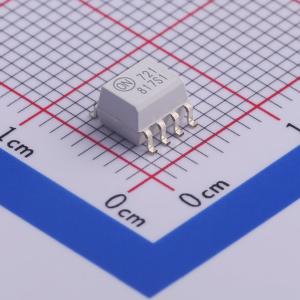

温馨提醒：图片仅供参考，商品以实物为准
FOD0721
FOD0721
- 描述
- FOD0721/0720/0710系列采用飞兆专有的共面封装技术Optoplanar，并优化了IC设计，以保证共模噪声抑制(CMR)最小额定值为20kV/μs。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FOD0721
- 商品编号
- C463260
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | - | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | - | |
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - | |
| 正向电流(If) | - |
商品概述
FOD0721/0720/0710系列利用专有共面封装技术Optoplanar和优化的IC设计，保证最低20kV/µs的共模噪声抑制（CMR）额定值。这些高速逻辑门光耦合器由CMOS IC驱动的高速AlGaAs LED和CMOS探测器IC组成，包括集成光电二极管、高速跨阻放大器和带输出驱动器的电压比较器。CMOS技术与LED的高效率相结合，实现了低功耗和非常高的速度（40ns传播延迟，6ns脉冲宽度失真）。这些器件采用紧凑的8引脚小外形封装。
应用领域
- 工业现场总线通信 – Profibus、设备网络（DeviceNet）、控制器局域网（CAN）、RS485
- 可编程逻辑控制
- 隔离数据采集系统
