FOD2743B

描述: FOD2743 光隔离放大器由受欢迎的 KA431 精确编程分路参考和光耦合器组成。该光耦合器是一款与硅光电晶体管进行光耦合的砷化镓 (GaAs) 发光二极管。它具有 3 个参考电压容限等级：2%，1% 和 0.5%。电流传输比 (CTR) 范围为 50% 至 100%。它还具有出色的 50 ppm/°C 温度系数。它主要用作隔离 AC-DC 电源和 DC-DC 转换器中的误差放大器/参考电压/光耦合器功能。使用 FOD2743 时，电源设计者可以减少组件数量，节省紧凑封装设计中的空间。小允差消除了很多应用中的调节需要。该器件采用 8 引脚 DIP 白色封装。
品牌名称: onsemi(安森美)
商品型号: FOD2743B
商品编号: C463734

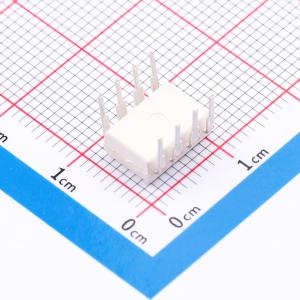

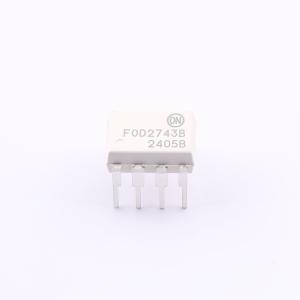

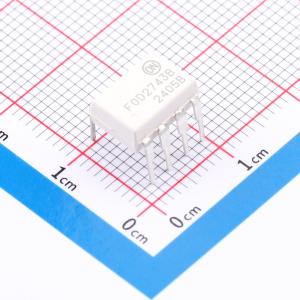

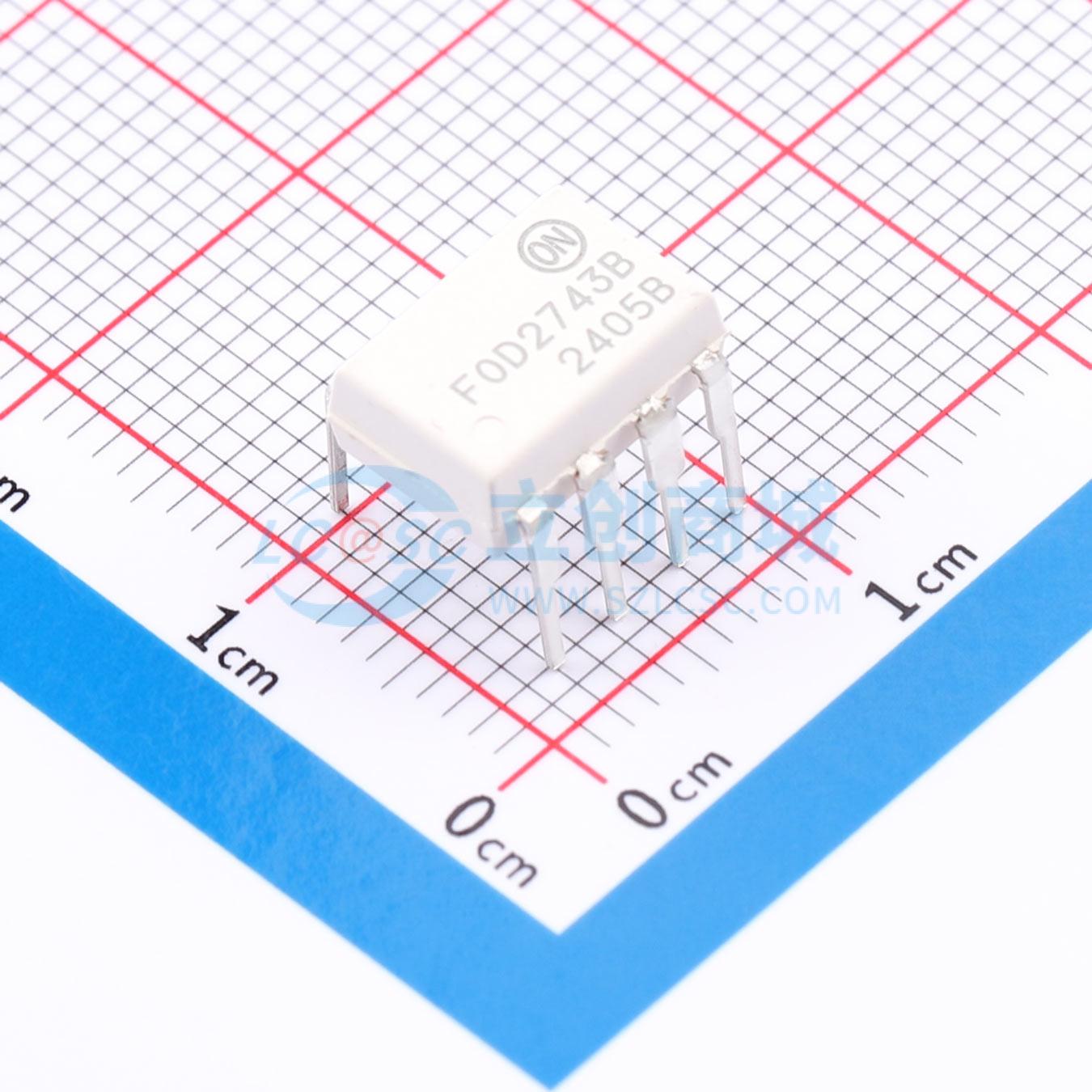

商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.564克(g)

商品参数

商品概述

光耦合器、精密基准源和误差放大器集成于单个封装 0.5V 基准电压 1mA 时电流传输比（CTR）为 50%至 100% 5000V RMS 隔离获 UL 认证 E90700，第 2 卷；获 CSA 认证 1296837；VDE 认证待批；BSI 认证待批低温系数，最大 50ppm/℃ FOD2743A：容差 0.5%；FOD2743B：容差 1%；FOD2743C：容差 2% FOD2743 光隔离放大器由广受欢迎的 KA431 精密可编程并联基准源和一个光耦合器组成。该光耦合器是一个砷化镓（GaAs）发光二极管，与一个硅光电晶体管进行光耦合。它有三种基准电压容差等级，分别为 2%、1%和 0.5%。电流传输比（CTR）范围为 50%至 100%。它还具有出色的温度系数，为 50ppm/℃。它主要用于隔离式交流转直流电源和直流/直流转换器中的误差放大器/基准电压/光耦合器功能。在使用 FOD2743 时，电源设计师可以减少元件数量，并在紧凑封装设计中节省空间。高精度容差基准源在许多应用中无需进行调整。该器件采用 8 引脚双列直插白色封装。 FOD2743 是一款光隔离误差放大器。它集成了构成隔离式电源所需的三个最常见元件：基准电压源、误差放大器和光耦合器。其功能等同于广受欢迎的 KA431 并联电压调节器加上 CNY17F - X 光耦合器。

商品特性

光耦合器、精密基准源和误差放大器集成于单个封装
0.5V 基准电压
1mA 时电流传输比（CTR）为 50%至 100%
5000V RMS 隔离
获 UL 认证 E90700，第 2 卷；获 CSA 认证 1296837；VDE 认证待批；BSI 认证待批
低温系数，最大 50ppm/℃
FOD2743A：容差 0.5%；FOD2743B：容差 1%；FOD2743C：容差 2%

应用领域

电源调节
直流/直流转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	正向压降(Vf)	1.07V
	输出电流	50mA
	隔离电压(Vrms)	5kV

	属性	参数值
	输出通道数	1
	工作温度	-40℃~+85℃
	功能特性	集电极开路输出
