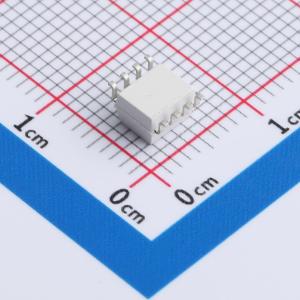

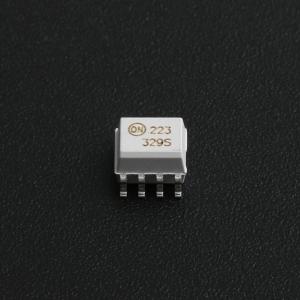

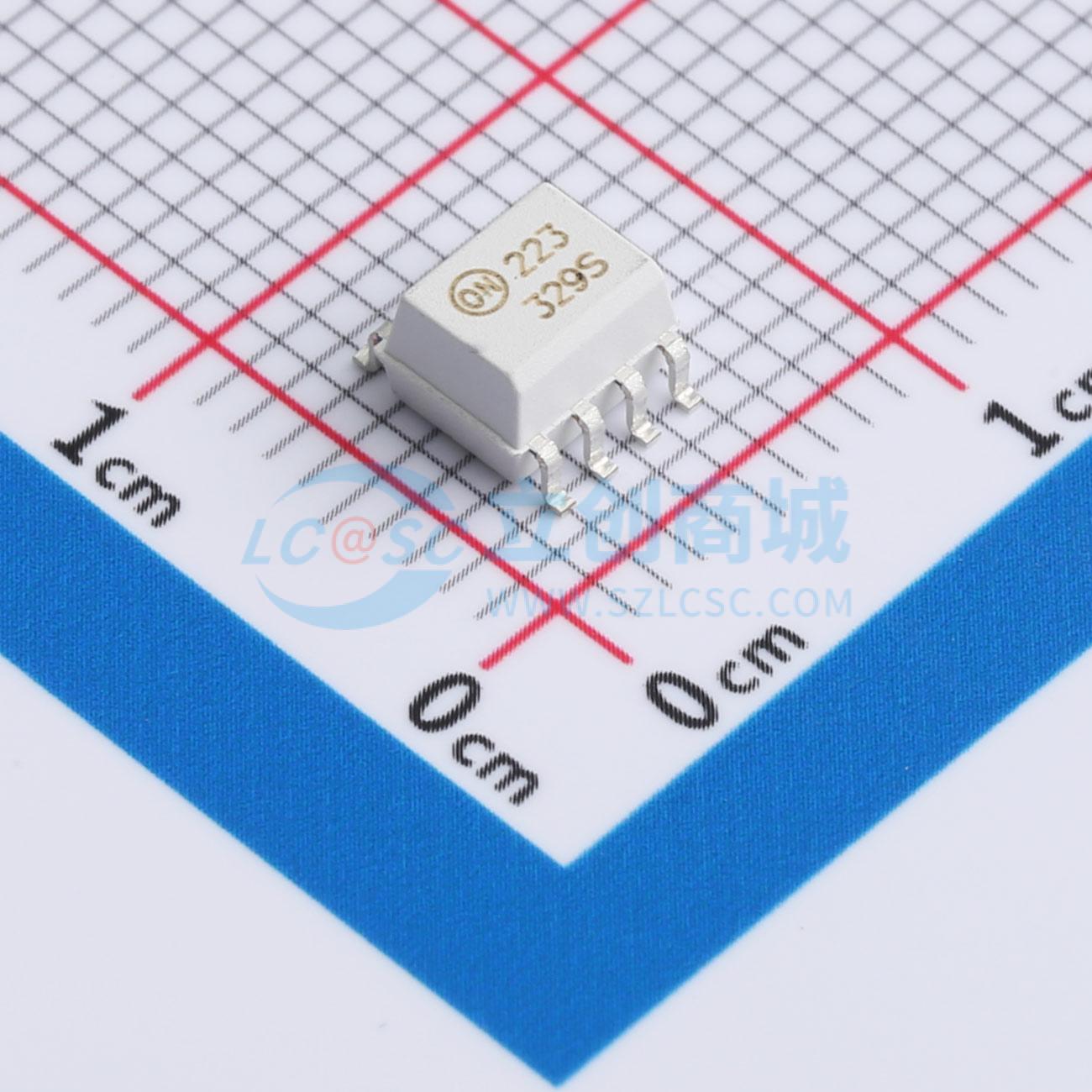

MOC223M
MOC223M
- 描述
- MOC223M 由光耦合到单片硅光电晶体管检测器的砷化镓红外发光二极管组成，采用表面贴装小型塑料封装。MOCD223M 是 MOC223M 的双沟道版本。它适用于高密度应用，无需直通板安装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MOC223M
- 商品编号
- C463824
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.369克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.08V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 1V@500uA,1mA | |
| 下降时间 | 45us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 500% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 240mW | |
| 正向电流(If) | 60mA |
商品概述
MOC223M由一个砷化镓红外发射二极管和一个单片硅光电达林顿探测器通过光耦合组成，采用可表面贴装的小外形塑料封装。MOCD223M是MOC223M的双通道版本。它们非常适合高密度应用，无需进行通孔安装。
商品特性
- 在IF = 1 mA时，最小电流传输比为500%
- 保证最小BVCEO为30 V
- 采用方便的塑料SOIC - 8表面贴装封装形式，引脚间距为0.050英寸
- 安全和法规认证：
- UL1577，2500 VACRMS，持续1分钟
- DIN - EN/IEC60747 - 5 - 5，峰值工作绝缘电压为565 V
应用领域
- 低功耗逻辑电路
- 不同电位和阻抗的接口与耦合系统
- 电信设备
- 便携式电子设备
- 固态继电器
