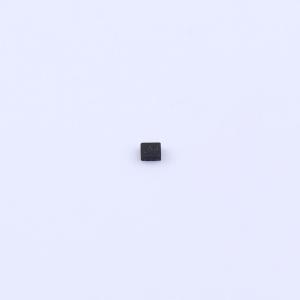

温馨提醒：图片仅供参考，商品以实物为准

NCS2202AMUTBG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCS2200 系列是业内第一个亚一伏、低功耗比较器系列。此类器件仅消耗 10A 的电源电流。此类器件可在 0.85 V 的低电压下保证运行，因此可用于需要 1.0 V 的系统，在高达 6.0 V 的电压下也完全可运行，因此也方便用于 3.0 V 和 5.0 V 系统。其他包括保护无输出相位逆向和过驱动输入、内部磁滞，因此可实现洁净输出开关和轨对轨输入和输出性能。NCS2200 系列采用互补和开漏输出，以及多种封装。具有用于 SOT?23?5 和 SC70?5 封装的两种行业标准引脚输出。NCS2200 还采用极小型 DFN 2x2.2 封装。NCS2200A 和 NCS2202A 采用 UDFN 1.2x1.0 封装。
品牌名称: onsemi(安森美)
商品型号: NCS2202AMUTBG
商品编号: C463857
商品封装: UDFN-6(1x1.2)
包装方式: 编带
商品毛重: 0.063克(g)

商品参数

商品概述

NCS2200系列是亚1伏、低功耗比较器产品系列。这些器件的电源电流仅为10 μA。它们保证能在0.85 V的低电压下工作，这使其可用于需要低于1.0 V电压的系统；并且能在高达6.0 V的电压下完全正常工作，这使得它们便于在3.0 V和5.0 V系统中使用。其他特性包括：输入过驱动时无输出相位反转、内部迟滞（可实现干净的输出切换）以及轨到轨输入和输出性能。NCS2200系列提供互补推挽和开漏输出，并有多种封装可供选择。SOT - 23 - 5和SC70 - 5封装有两种行业标准引脚排列。NCS2200还提供微型DFN 2x2.2封装。NCS2200A和NCS2202A提供UDFN 1.2x1.0封装。

商品特性

工作电压范围为0.85 V至6.0 V
轨到轨输入/输出性能
低电源电流10 μA
输入信号过驱动时无相位反转
进入或退出三态模式时无毛刺转换
互补或开漏输出配置
内部迟滞
NCS2200的传播延迟为1.0 μs
采用NCV前缀，适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件无铅且符合RoHS标准

应用领域

单节镍镉/镍氢电池供电应用
汽车
手机、智能手机
报警和安全系统
个人数字助理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	-
	输入偏置电流(Ib)	1pA
	滞后电压(Vhys)	20mV

	属性	参数值
	共模抑制比(CMRR)	70dB
	输出类型	开漏
	输出模式	-
	工作温度	-40℃~+105℃
