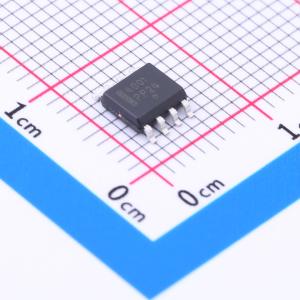

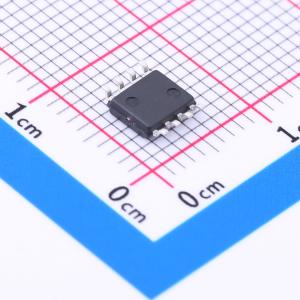

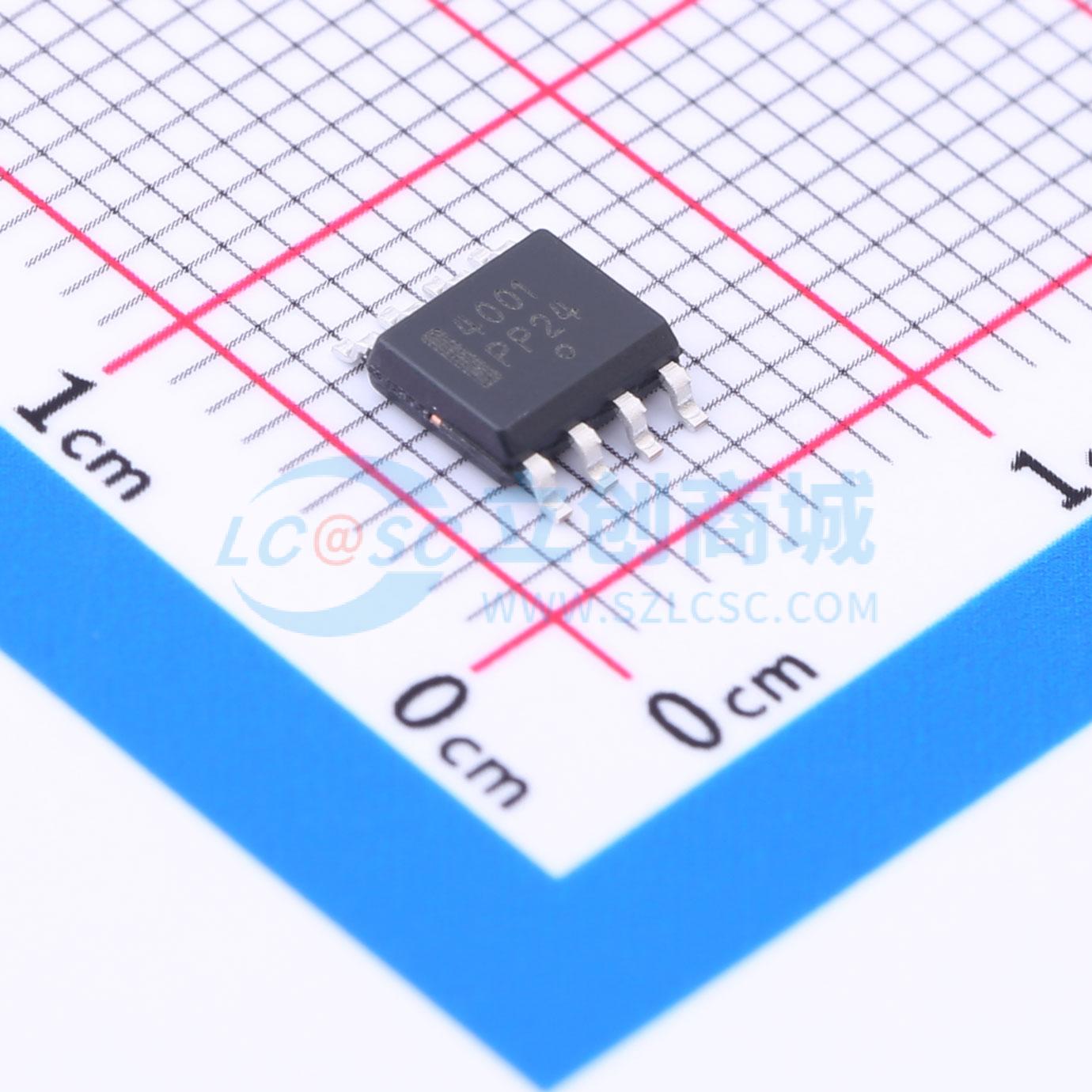

NSVD4001DR2G
高电流LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 恒定电流稳压器和 LED 驱动器适用于在低电压 5V、12V 或 24V 交流/直流应用中替换驱动 LED 的分立方案。外部电阻使得电路设计者能够为不同的 LED 阵列设置驱动电流。此分立集成技术将各个组件组合到一个封装中，无需单独的部件，因此系统成本和板空间均得以明显减小。该器件为小型表面贴装封装 SO8。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NSVD4001DR2G
- 商品编号
- C463874
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 3.6V~30V | |
| 开关频率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 28V | |
| 输出电流 | 500mA | |
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
该器件旨在替代低压交流-直流应用（5.0 V、12 V 或 24 V）中驱动 LED 的分立解决方案。外部电阻器使电路设计人员能够为不同的 LED 阵列设置驱动电流。这种分立集成技术将各个组件组合到单个封装中，从而消除了单个组件，显著降低了系统成本和电路板空间。该器件采用小型表面贴装封装（SO–8）。
商品特性
- 为变化的输入电压提供恒定的 LED 电流
- 外部电阻器允许设计人员设置电流，最高可达 500 mA
- 采用表面贴装封装技术（SO−8）
- 通过 AEC−Q101 认证且具备生产件批准程序（PPAP）能力
- 适用于汽车及其他需要独特场地和控制变更要求的应用的 NSV 前缀
- 提供无铅封装
应用领域
- 便携式设备：用于电池备份应用，也可用于简单的镍镉电池充电
- 工业领域：低压照明应用和小型电器
- 汽车领域：尾灯、转向灯、倒车灯、顶灯
