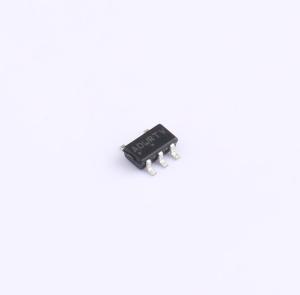

NCV8603SN33T1G
高性能、CMOS、带使能端、增强型ESD的LDO稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV8603 在固定电压选项下提供 300mA 的输出电流。它适用于便携式电池供电应用，提供低功耗运行、快速启用响应时间和低漏等高性能特性。该器件适合配合使用低成本陶瓷电容器，采用 TSOP-5/SOT23-5 封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV8603SN33T1G
- 商品编号
- C463863
- 商品封装
- TSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 9V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 38dB@(10kHz) | |
| 压差 | 230mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 145uA | |
| 噪声 | 50uVrms | |
| 特性 | 热关断；带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCV8603可在固定电压选项下提供300 mA的输出电流。它专为便携式电池供电应用而设计，具备低功耗运行、快速使能响应时间和低压差等高性能特性。该器件设计用于搭配低成本陶瓷电容器，并采用TSOP−5封装。
商品特性
- 快速使能开启时间为15 μs
- 宽电源电压工作范围
- 出色的线性和负载调节能力
- 无旁路电容时典型噪声电压为50 μVrms
- 增强型ESD保护（HBM 3.5 kV，MM 200 V）
- 适用于汽车及其他有独特产地和控制变更要求的应用的NCV前缀；符合AEC−Q100标准且具备生产件批准程序（PPAP）能力
- 这些器件为无铅器件
应用领域
- 开关电源后置稳压
- 手持式仪器和音频播放器
- 对噪声敏感的电路 – 压控振荡器（VCO）、射频级等
- 摄像机和相机
- 便携式计算机
